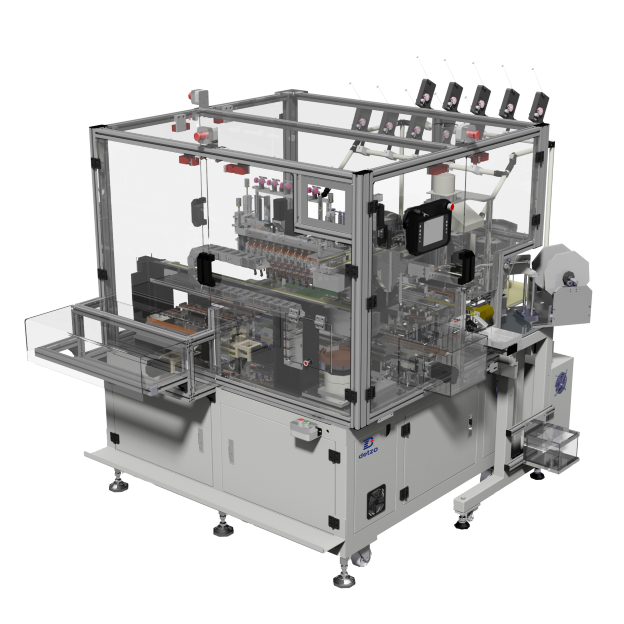

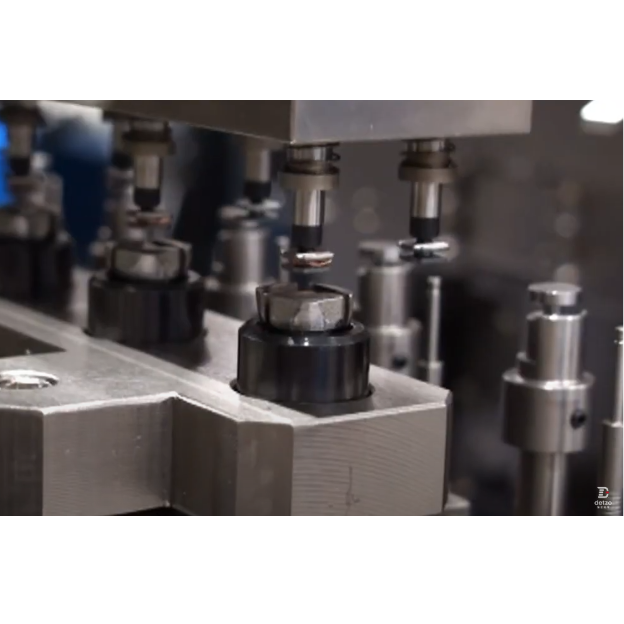

FCW-1042WS 功率電感繞線機
FCW-1042WS
適用產品
磁芯最大外徑 - 6x6mm
功能特性
- Keyence 系統與交流伺服馬達驅動系統相結合，實現精確定位。
- 操作直觀簡單，搭配 6"人機介面以對話模式編輯程序，使用便捷。
- 震動盤入料功能，提高產能。
- 繞線與銲錫整合在同一機器上，減少人員搬移過程。
- 點焊機構與切刀功能採用3軸伺服馬達位移，減少人為調整誤差。
- 磁芯伺服移載系統，快速位移精確定位。

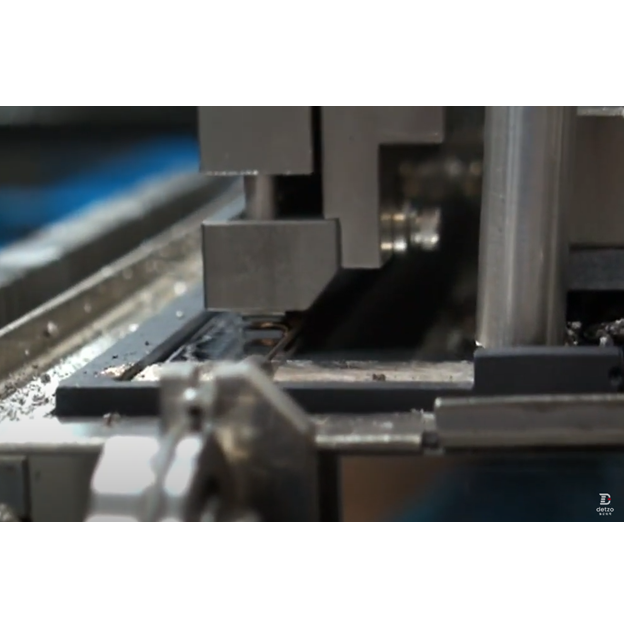

- 龍門式銲錫方式，快速位移精確定位。
- 松香特殊沾附探針方式，避免磁芯沾附過多助銲劑。
- 獨立錫爐架台，避免伺服位移造成液面波動。
- 伺服馬達刮錫方式，有效控制刮錫量，維持統一高度液面。
- 精密型耐高溫近接感測器，精準檢知液面高度，並提供自動補錫功能。
- 自動循環式鋼絲，可在銲錫過程中刮去磁芯上殘留的多餘錫渣。
- 增加銲錫壓合位置工站，銲錫完成接續壓合工站，精準控制磁芯銲錫高度。
- 可儲存120組程式，樣式切換快速。
- 層級管理及密碼儲存功能，防止非相關人員修改程式。
- 預估設備生產產能1.2 ~ 1.3秒 / 顆 (點焊功能)，包含點焊時間但以實際點焊測試為基準；預估設備生產產能1秒 / 顆 (切刀功能)。
機臺規格
| 主軸數 | 十軸 | |
|---|---|---|
| 主軸間距 | 42mm | |
| 適用線徑 (最大) | Ø0.35mm (超過使用範圍請另外洽詢) | |
| 主軸轉速 | 最高轉速 3000rpm (正/逆轉) | |
| 軸停精度 | +/-0.5° | |
| 磁芯銲錫數量 | 30顆 | |
| 磁芯銲錫間距 | 7mm | |
| 電感外徑 (最大) | 6x6mm (超過使用範圍請另外洽詢) | |
| 控制方式 | PLC 15軸數值控制 | |
| 儲存方式 | 記憶卡 | |
| 真空泵浦 | 有 | 無 |
| 電源 | 3Φ 220Vac | 1Φ 220Vac |
| 最大功率 | 16.5KW | 15KW |
| 最大電流 | 75A | 68A |
| 機器最大功率 | 9.0KW | 8.8KW |
| 機器最大電流 | 40A | 40A |
| 錫爐最大功率 | 6KW | 6KW |
| 錫爐最大電流 | 27A | 27A |
| 真空泵浦最大功率 | 1.5KW | |
| 真空泵浦最大電流 | 7A | |
| 機臺耗電流 | 12A | 10A |
| 錫爐加熱電流 | 26A | 26A |
| 機臺用氣壓 | 0.5 ~ 0.6Mpa | 0.5 ~ 0.6Mpa |
| 冷卻用氣壓 | 0.2Mpa | 0.2Mpa |
| 真空用負壓 | -84Mpa | |
| 真空負壓耗氣量 | 65L / min | |
| 機臺外型尺寸 | 1710(L) x 1535(W) x 1800(H)mm | |
| 機臺重量 | 2000kg ±10 |
