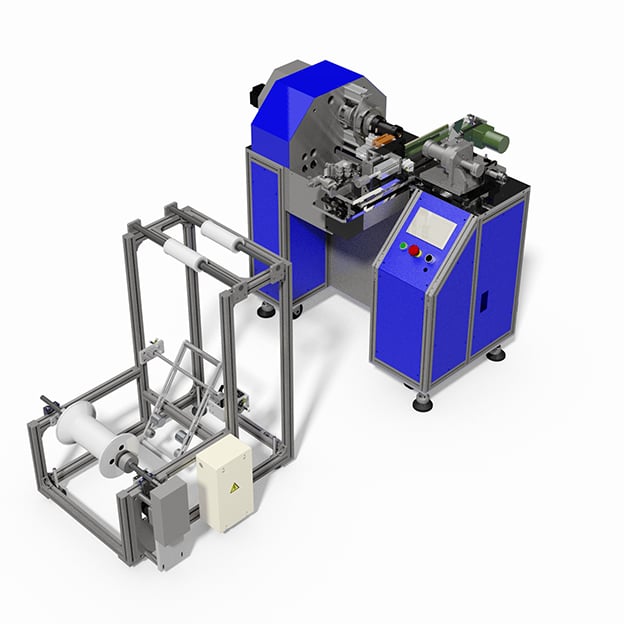

DSW-FC 扁平線自動繞線機
DSW-FC
適用產品
【大尺寸扁平線繞製專家：DSW-FC 實現極致的高填充率】
德宙佑電 DSW-FC 全自動扁平線繞線機 專為大電流與高功率密度的感應元件而生。針對扁平線材特殊的斷面幾何，本機型能穩定處理線徑範圍達 0.15~0.70mm(T) x 1.20~4.00mm(H) 的線材繞製，透過精準的二軸數值控制，確保線圈排列緊密無間隙，顯著提升電感元件的空間利用率與熱傳導效能。無論是工業級大功率變壓器、車用高性能感應線圈，或是太陽能逆變器中的關鍵電感，DSW-FC 都能以卓越的重複定位精度，為您的產品打造低損耗、高可靠度的繞線核心。
各式成品外徑 - Ø6 ~ Ø15mm
太陽能與綠能產業電感應用
車規級高電流感應線圈
SMD 大電流功率電感
精密空心扁平線圈
客製化多樣式扁平線圈
高頻低損耗功率線圈
功能特性
數據分析
數據存儲 PLC 技術，讓程序易於進行深度分析與運算。
直覺操作
操作直觀簡單，搭配人機介面 (HMI) 編輯程序，使用便捷。
模具換裝
獨特且精密的繞線模具設計，可配合不同產品實現快速換裝。
程式儲存
可儲存高達 100 組程式，實現產品樣式間的快速切換。
權限管理
具備層級管理及密碼儲存功能，嚴格防止非相關人員修改程式。
維護便捷
機械構造簡單，系統控制容易，日常保養極為方便。
技術規格
主軸轉速
100 ~ 800rpm
成品外徑
Ø8 ~ Ø25mm
成品內徑
最小 Ø4.0mm
成品厚度
最大 8.0mm
| 適用線徑 | 0.15~0.70(T) x 1.20~4.00(H) mm | 控制方式 | PLC 2軸數值控制 |
|---|---|---|---|
| 角度設定 | 360.0 等分 / 每轉 | 定位精度 | 0.01mm |
| 模具壽命 | 1,000,000 次 | 氣壓需求 | 0.4 ~ 0.6MPa |
| 電源需求 | 1Φ 220 Vac | 50~60 Hz ±1% | 消耗功率 | 1.5kW |
| 機臺重量 | 300kg ±10 | 機臺尺寸 | 1450(L) x 850(W) x 1000(H) mm |
可選配備
CE 認證
安全護罩
伺服送線
