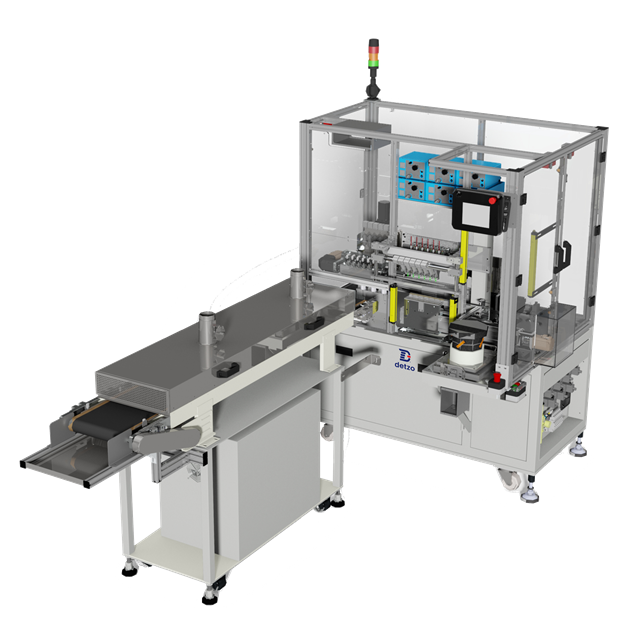

FCW-06DS 功率電感磁芯點膠機
FCW-06DS
適用產品
磁芯規格- NR2016~NR4018
功能特性
- Keyence 系統與交流伺服馬達驅動系統相結合，實現精確定位。
- 操作直觀簡單，搭配 6"人機介面以對話模式編輯程序，使用便捷。
- 獨特的繞線治具可快速換裝。
- 震動盤入料功能，提高產能。
- 可儲存30組程式，樣式切換快速。
- 層級管理及密碼儲存功能，防止非相關人員修改程式。
- 構造簡單，控制容易，保養方便。
機臺規格
| 主軸數 | 六軸 | |
|---|---|---|
| 主軸間距 | 32mm | |
| 適用磁芯規格 | NR2016~NR4018 | |
| 磁芯移動距離 | X 軸 70mm (前/後) | |
| Y 軸 465mm (左/右) | ||
| Z 軸 600mm (上/下) | ||
| 控制方式 | PLC 6軸數值控制 | |
| 儲存方式 | 記憶卡 | |
| 電源 | 1Φ 220Vac | |
| 額定頻率 | 50 ~ 60Hz ±1% | |
| 真空泵浦 | 有 | 無 |
| 最大功率 | 5.0KW | 3.5KW |
| 最大電流 | 23A | 16A |
| 機器最大功率 | 2.0KW | 2.0KW |
| 機器最大電流 | 9A | 9A |
| 真空泵浦最大功率 | 1.5KW | |
| 真空泵浦最大電流 | 7A | |
| 耗電流 (不含烤箱) | 6.5A | 5.5A |
| 烤箱最大功率 | 3.0KW | 3.0KW |
| 烤箱最大電流 | 14A | 14A |
| 機臺用氣壓 | 0.5 ~ 0.6Mpa | 0.5 ~ 0.6Mpa |
| 機臺最大耗氣量 | 118L / min | 118L / min |
| 真空用負壓 | -84Mpa | |
| 真空負壓耗氣量 | 48L / min | |
| 機臺外型尺寸 | 1600(L) x 1200(W) x 1900(H)mm (不含烤箱) | |
| 機臺重量 | 1000kg ±10 |
可選配備
