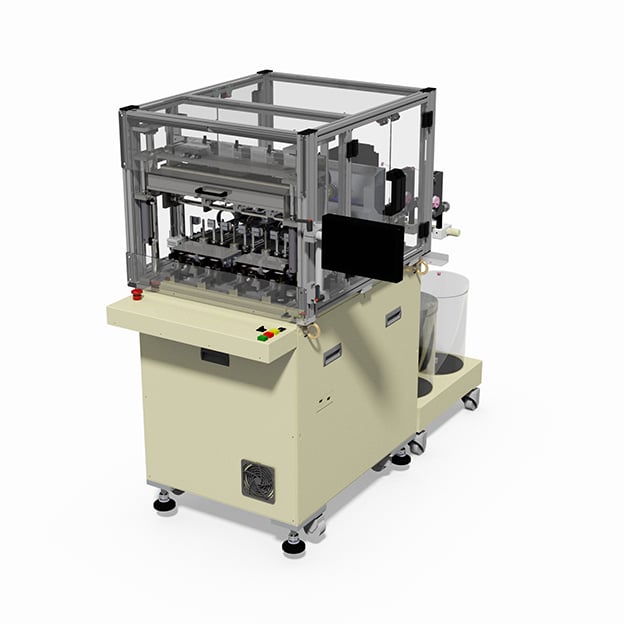

DSW-FM1204B 風扇馬達定子繞線機
DSW-FM1204B
適用產品
DETZO DSW-FM1204B 是一款專為風扇馬達定子設計的高速繞線系統。支援定子最大外徑 40mm，專精於散熱風扇與微型鼓風機的高效率量產。透過先進伺服控制技術，能在極小槽位內實現穩定填充，確保馬達運行一致性。其緊湊結構與直覺介面，是提升微小型馬達產能與品質的最佳解決方案。
核心應用：微型風扇馬達 (定子最大外徑 40mm)
工藝特色：高速飛叉式精密繞組加工
應用領域：伺服器與電腦散熱風扇馬達
技術亮點：優異的排線平整度與填充率
功能特性
先進自動化繞線技術： 整合 Keyence 控制系統與交流伺服馬達，展現極致精確的定位性能。結合高扭矩動力與智慧化操作介面，專為提升生產良率與設備穩定性而設計，實現免維護的高效工業生產。
極速定位： Keyence 系統結合交流伺服馬達驅動，實現高精度的運動控制與定位。
對話式操作： 10 吋大型人機介面，支援直觀對話模式編輯，操作簡單、使用便捷。
高扭矩輸出： 旋轉軸配置 2kW 高功率伺服馬達，確保重載運作下的穩定性。
全自動製程： 具備自動纏腳及餘線清除系統，不僅提高效率更確保生產不留殘線。
資安與權限： 內建層級管理與密碼儲存功能，嚴格防止非相關人員擅改程式。
極簡維修： 機械構造簡單穩固，在維持精確控制的同時，大幅降低日常保養門檻。
技術規格
主軸數量
4軸 (間距 120mm)
最高轉速
6000rpm (正/逆轉)
適用線徑
Ø0.10 ~ Ø0.35mm
控制方式
PLC 4軸數值控制
| 軸向行程 | X: 110mm / Z: 61mm / S: 360° | 定位精度 | 位移: 0.01mm / 角度: ±0.5° |
|---|---|---|---|
| 定子外徑 | 最大 40mm | 定子高度 | 5~30mm (含絕緣架) |
| 電源需求 | 3Φ 220Vac | 50~60Hz ±1% | 氣壓需求 | 0.4~0.6Mpa |
| 消耗功率 | 3.5kW | 儲存方式 | 記憶卡 |
| 機臺重量 | 450kg ±10 | 機臺尺寸 | 1,600(L) x 700(W) x 1,550(H) mm |
可選配備
CE 認證
安全護罩
斷線檢知
中心頂機構
張力切換
