DSW-60系列 自動繞線機

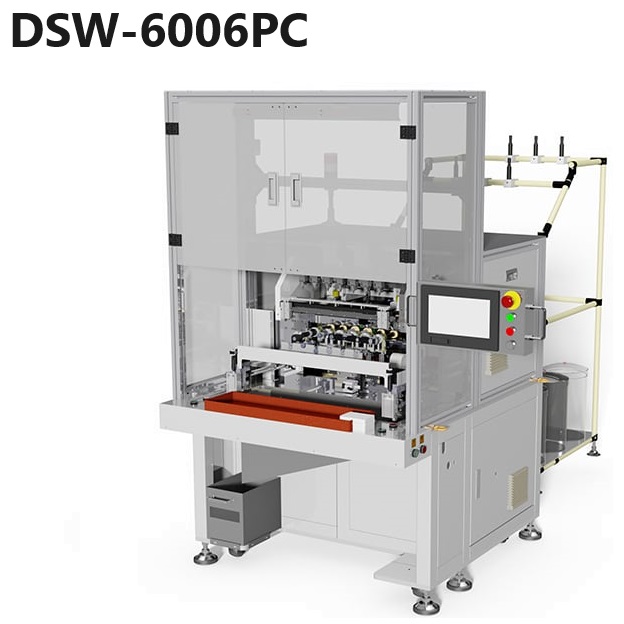

DSW-6006PC
適用產品
DETZO DSW-6006PC 系列以其卓越的加工靈活性著稱，並可根據生產需求加裝自動浸錫功能，實現繞線與焊接準備的一體化作業。本系列是生產鏡頭線圈、扼流圈線圈與步進馬達線圈的高效率利器，能大幅縮短製程時間。針對工業與車用領域，DSW-6006PC 穩定支持變壓器、繼電器、電感及逆變器線圈的精密繞製，並能精確處理點火線圈、適配器、開關、汽車喇叭、初級線圈與後視鏡線圈。其可升級的模組化設計，為各種相關線圈提供了從基礎繞線到複合加工的彈性自動化選擇。
高效繞線：適用於外徑 45mm 以下之各式線圈
鏡頭線圈：繞線與自動浸錫製程
適配器：高頻開關電源變壓器
扼流圈：CFL 濾波線圈
扼流圈：高頻電感線圈加工
汽車點火線圈 (Ignition Coil)
車用精密高壓線圈
逆變器：高壓變壓器線圈
逆變器：自動化生產應用
逆變器：電源轉換組件
車用電子：後視鏡致動線圈
步進馬達：專用繞線生產
步進馬達：定子精密繞製
步進馬達：微型線圈組件
功能特性
Precision Control
Keyence 系統與交流伺服馬達相結合，確保精確定位。結構簡約讓控制更容易，降低維護難度。
Intuitive Interface
搭載 10吋大螢幕人機介面，支援對話模式編輯。層級管理及密碼保護功能，防止程式遭非授權修改。
Smart Process
內建多角度纏腳設定，一次性完成 0°、90°、120° 纏腳。具備自動清線功能，不留任何餘線。
Efficient Workflow
支援自動上下料（特定機種）與 120 組程式儲存。搭配快速換裝治具，可應對高產能與頻繁換線需求。
技術規格
主軸數量
六軸 (間距 60mm)
最高轉速
9,000rpm (正/逆轉)
適用線徑
Ø0.02 ~ Ø0.50mm
控制系統
PLC 4軸伺服控制
| 軸向行程 | X: 120 / Y: 130 / Z: 80 mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° | ||
|---|---|---|---|---|---|
| 繞線範圍 | 最大卷徑: 45mm / 最大幅寬: 80mm | 纏腳角度 | 0°, 90°, 120° | ||
| 電源需求 | 1Φ 220Vac | 50~60Hz ±1% | 氣壓需求 | 0.4~0.6Mpa | ||
| 消耗功率 | 4.5kW | 儲存方式 | 記憶卡儲存 | ||
| 機台重量 | 1,000kg ±10 | 機台尺寸 | 1,300(L) x 1,200(W) x 1,900(H) mm | ||
| 膠帶規格 (選配) | 寬度: 2~20mm | 膠帶外徑 | Ø50~Ø130mm | ||
| 脫漆規格 (選配) | 線徑範圍: Ø0.20~Ø1.20mm | ||||
可選配備
CE 認證
安全護罩
雙線並繞
斷線檢知
熱風機構
脫漆機構
絞線機構
膠帶機構
勾(壓)線機構
剪刀(夾鉗)機構
中心頂機構
張力衰減機構
伺服餘線夾機構
伺服上下料機構

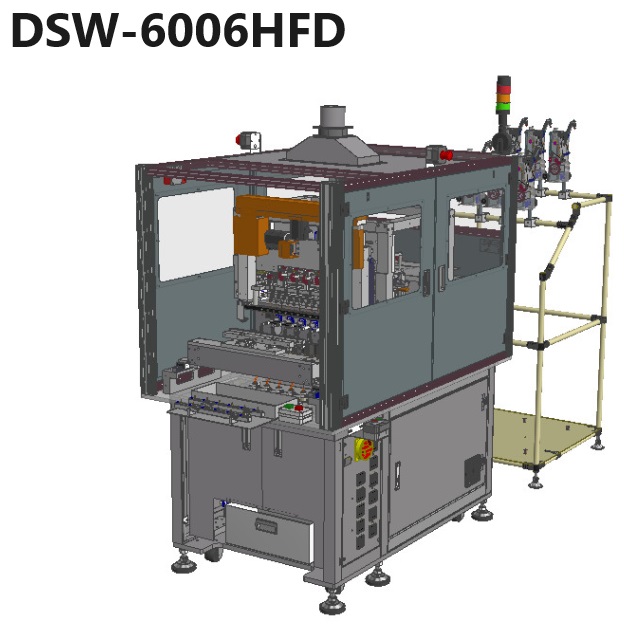

| 型號 | DSW-6006PC | DSW-6006PTS | DSW-6006HFD |
|---|---|---|---|
| 全自動六軸繞線機 | 全自動六軸繞線機+絞線機構 | 全自動六軸繞線機+浸錫機構 |
