自動化外繞式定子繞線機

適用產品

DETZO FDM-2002Z 是一款專為高品質外繞式定子設計的精密繞線機。支援定子最大外徑達 170mm，採用先進的 Needle (針桿式) 繞線技術，能精準應對中大型馬達定子的多樣化需求。透過高剛性結構與伺服運動控制，本設備在高負載下仍能保持優異的填充效率與品質穩定性，是工業電機與高效能動力馬達量產的核心選擇。

核心應用：BLDC 外繞式定子 (最大外徑 170mm)

技術優勢：高填充率與優異的散熱效能

工藝特色：精密整列排線，提升馬達效率

應用廣泛：適用於多規格外轉子馬達定子

功能特性

精密自動化繞線方案： 採用 Keyence 控制系統與高扭矩伺服馬達，提供卓越的定位精度與生產穩定性。透過對話式人機介面與多組程式存儲，實現高效、安全且易於維護的智慧製造流程。

精確定位： 整合 Keyence 與交流伺服驅動系統，確保高速運作下的極致定位精度。

直觀編輯： 搭載 10 吋人機介面，支援對話模式編程，讓程式設定與修改更趨直覺化。

強勁動力： 旋轉軸配置 1kW 高扭矩伺服馬達，提供穩定的動力輸出與反應速度。

品質保證： 導入精密張力控制系統與自動清線功能，確保線圈品質並實現零餘線製程。

安全管理： 具備層級權限與密碼儲存機制，有效防止非相關人員誤動，保障程式安全性。

靈活生產： 內建 120 組程式記憶空間，支援多樣化樣式快速切換，大幅提升生產效能。

技術規格

主軸數量

2軸 (軸距 200mm)

最高轉速

500rpm (正/逆轉)

適用線徑

Ø0.10 ~ Ø0.35mm

控制方式

PLC 5軸數值控制

軸向行程	X: 175 / Y: 170 / Z: 115 mm	定位精度	位移: 0.01mm / 角度: ±0.5°
定子外徑	最大 170mm	定子高度	10~40mm (含絕緣架)
電源需求	3Φ 220Vac \| 50~60Hz ±1%	氣壓需求	0.4~0.6Mpa
消耗功率	7.0kW	儲存方式	記憶卡
機臺重量	384kg ±10	機臺尺寸	1,394(L) x 700(W) x 1,306(H) mm

可選配備

CE 認證

安全護罩

斷線檢知

切刀機構

張力切換

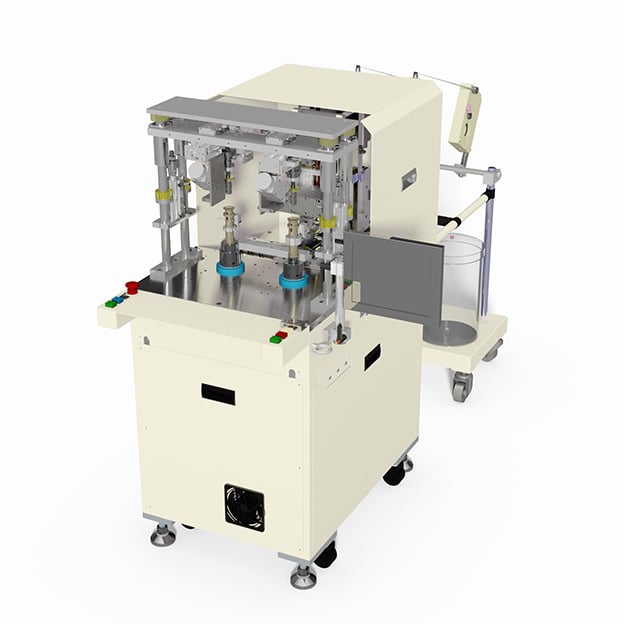

FDM-2002Z 外繞式馬達定子繞線機
