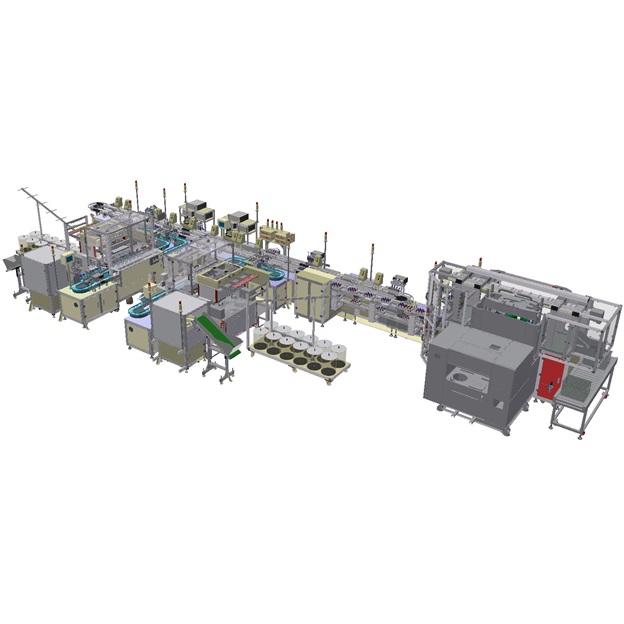

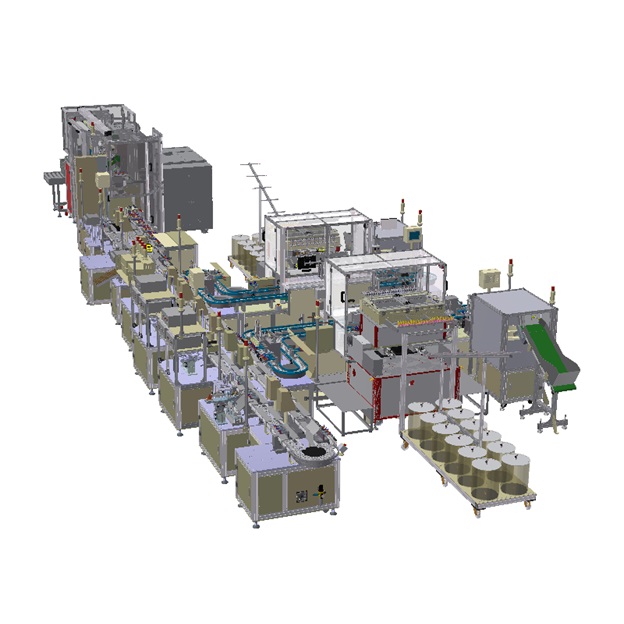

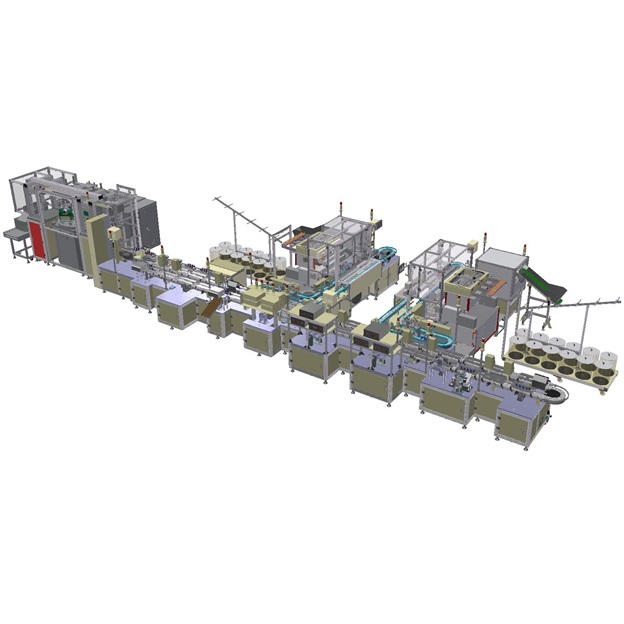

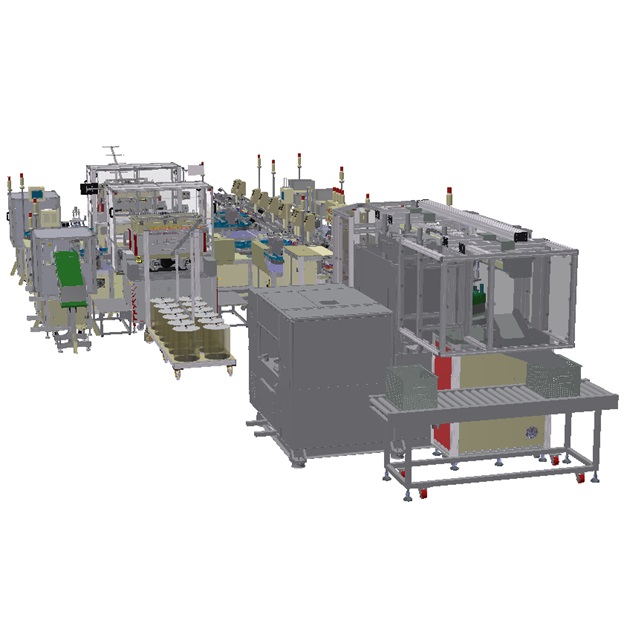

客制整體解決方案

自動供料與繞製

配置雙系統 震動盤自動骨架入料機 與 DSW-6012PT 自動繞線機，實現高效率、不間斷的線圈核心繞製程序。

焊錫工藝與冷卻

經松香站與端子檢測後，透過多組高週波焊錫機進行精密焊接，並配合吹氣冷卻站確保焊點穩定性。

品質檢測與剔除

整合阻值測試站與 NG 退料站，配合精密輸送帶系統，實現高品質全檢並自動排除不良品。

射出成型與輸出

經伺服輸送系統進入射出機進行封裝成型，最終由無動力輸送帶輸出，完成全線自動化循環。

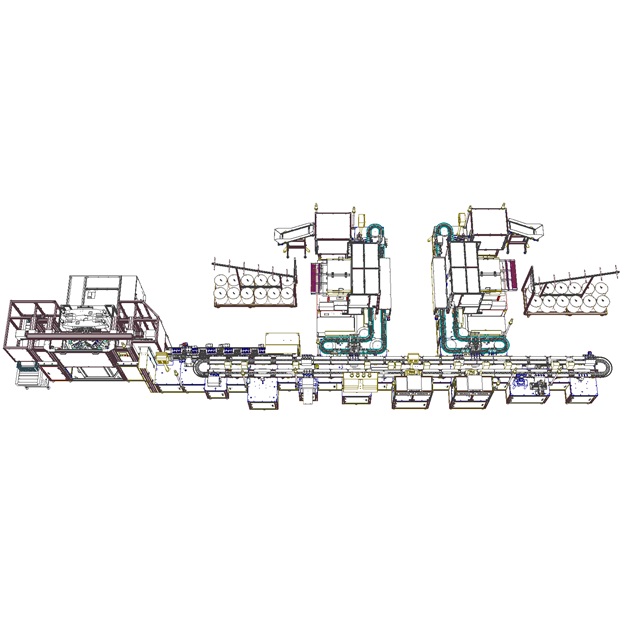

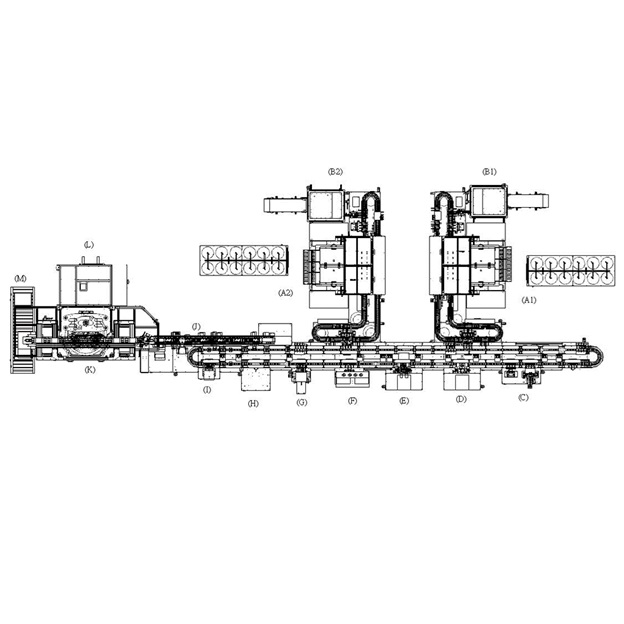

STEP 01 | 自動供料與繞線系統

• A1 & A2. DSW-6012PT 自動繞線機 - 核心多軸線圈繞製站
• B1 & B2. 震動盤自動骨架入料機 - 雙軌連續性骨架自動供給

STEP 02 | 焊錫加工與端子檢測

• C. 松香站 - 助焊劑塗佈預處理
• D. 端子檢測站 - 確保端子位置精準度
• E. 高週波焊錫機 1 & 2 - 高品質精密焊接點對接
• F. 高週波焊錫機 3 & 4 - 雙倍產速精密焊接控制
• G. 吹氣冷卻站 - 焊點快速定型與冷卻

STEP 03 | 測試剔除與自動銜接

• H. 阻值測試站 - 100% 電氣特性全檢
• I. NG 退料站 - 自動化排除不良品
• J. 富耐連輸送帶 - 高穩定度跨區製程傳輸
• K. 射出機前伺服輸送帶 - 銜接後段成型之精準定位

STEP 04 | 射出封裝與最終輸出

• L. 射出機 - 线圈自動封裝成型
• M. 無動力輸送帶 - 完檢成品最終輸出
