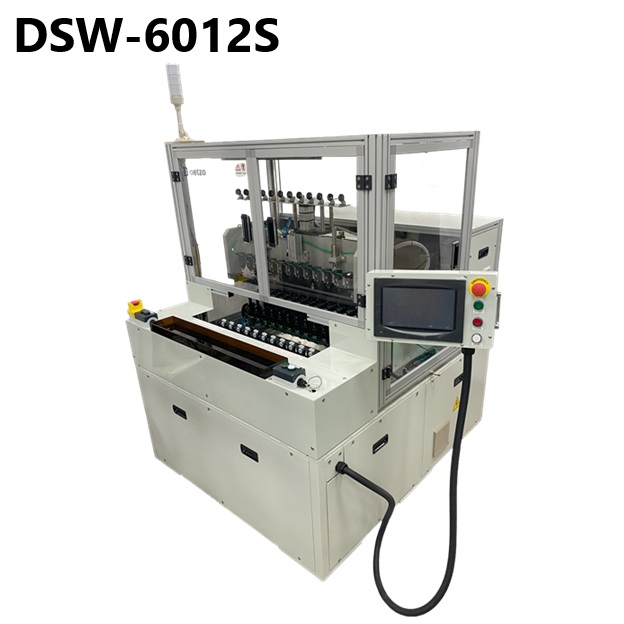

DSW-60系列 自動繞線機

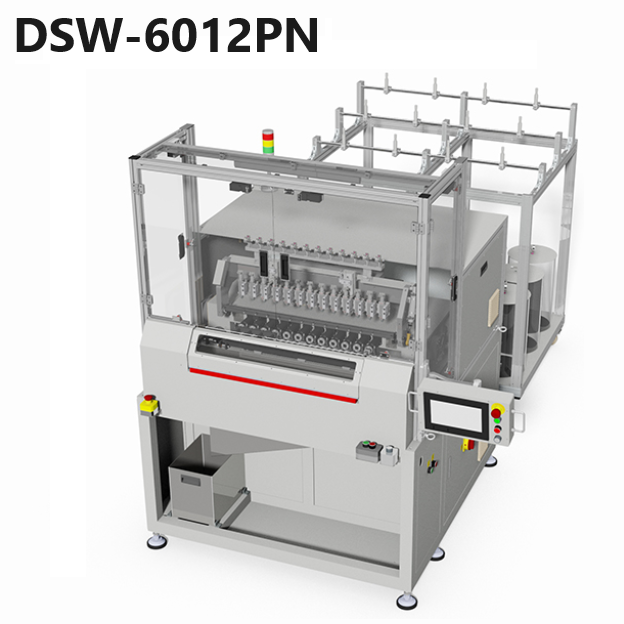

DSW-6012PN
適用產品
DETZO DSW-6012 系列專為追求卓越產能與高速穩定性的生產線設計。結合高性能 PLC 伺服控制，本系列在處理變壓器、逆變器與電感線圈時展現極佳的動態反應；針對汽車與工業級應用，如點火線圈、閥線圈、汽車喇叭及後視鏡線圈，DSW-6012 亦能確保在連續高速運轉下的精度一致。無論是繼電器、適配器、開關線圈或初級線圈，本設備皆能提供穩定且高效的繞製品質，滿足各種相關線圈的多元加工需求。
適用於-外徑小於45mm的線圈繞線
適用於-繞線與包膠帶
功能特性
- Keyence 系統與交流伺服馬達驅動系統相結合，實現精確定位。
- 操作直觀簡單，搭配10"人機介面以對話模式編輯程序，使用便捷。
- 獨特的繞線治具可快速換裝。
- 自動纏腳及自動清線功能，不留餘線。
- 內置0°、90°、120°三種纏腳角度設定，一次性完成多角度纏腳。
- 可儲存120組程式，樣式切換快速。
- 層級管理及密碼儲存功能，防止非相關人員修改程式。
- 構造簡單，控制容易，保養方便。
技術規格
主軸數
12 軸 (間距 60mm)
最高轉速
13,500 rpm
適用線徑
Ø0.02 ~ Ø0.50 mm
控制系統
PLC 4軸伺服控制
| 導針移動距離 | X: 120 / Y: 130 / Z: 80 mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° |
|---|---|---|---|
| 繞線範圍 | 最大卷徑: 45mm / 最大幅寬: 80mm | 纏腳角度 | 0°, 90°, 120° |
| 基礎設施 | 3Φ 220Vac | 50~60Hz | 0.4~0.6Mpa | 消耗功率 | 4.5KW |
| 儲存方式 | 記憶卡儲存 | 機台重量 | 1500kg ±10 |
| 機台尺寸 | 1500(L) x 1400(W) x 2000(H) mm | ||
| 絞線規格 (選配) | 線徑: Ø0.03~0.15mm / 長度: 350mm | 絞線性能 | 股數: 1~9T / 轉速: 6,000rpm |
| 包帶規格 (選配) | 外徑: Ø50~130mm / 寬度: 2~20mm (超過使用範圍請另外洽詢) | ||
可選配備
CE 認證
安全護罩
雙線並繞
斷線檢知
絞線機構
膠帶機構
勾(壓)線機構
剪刀(夾鉗)機構
張力衰減機構
伺服餘線夾機構
伺服上下料機構

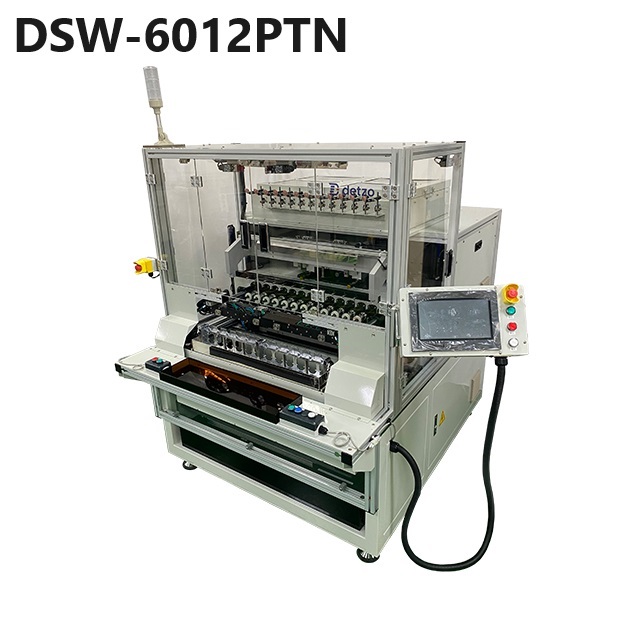

| 型號 | DSW-6012PN | DSW-6012PTN | DSW-6012TPC |
|---|---|---|---|
| 全自動十二軸繞線機 | 全自動十二軸繞線機+絞線機構 | 全自動十二軸繞線機+膠帶機構 |
