車用天線自動繞線機

適用產品

【車載通訊的精密核心：DSW-AW01 定義天線繞製新標竿】
德宙佑電 DSW-AW01 自動化車用天線繞線機，專為新世代車載通訊元件的高頻穩定性而設計。針對結構細長且感值要求嚴苛的車用天線 (Car Antenna) 與各類長棒型線圈，本機型透過 PLC 3軸數值控制實現了極致的排線精度與穩定張力。無論是複雜的密繞、疏繞或是精密多段式繞製，DSW-AW01 均能確保線圈的一致性與訊號傳輸品質，為車載無線系統與衛星接收元件，提供高速、精準且低維護成本的自動化生產方案。

扁平線天線線圈

高精準扁平線繞製

功能特性

高效天線繞線解決方案： 整合 PLC 數據存儲技術與直觀的人機介面（HMI），實現高效且精準的程序分析與編輯。系統支援 10 組程式儲存與嚴謹的權限管理，結合穩固簡約的機械構造，為車用天線生產提供極佳的便利性與維護效率。

數據分析： PLC 具備數據存儲功能，使生產程序易於紀錄與深度分析。

直觀操控： 搭配人機介面（HMI）編輯程序，操作便捷且設定流程極致簡化。

快速切換： 系統可儲存 10 組工作程式，滿足多樣化樣式的快速換線需求。

層級管理： 內建多級權限與密碼保護功能，嚴防非相關人員誤修生產參數。

穩健構造： 機械結構設計簡單可靠，控制容易且日常保養極其方便。

技術規格

主軸數量

單軸

最高轉速

3000rpm (正/逆轉)

適用線徑

Ø0.02 ~ Ø0.50mm

控制系統

PLC 3軸數值控制

軸向行程	350mm	定位精度	位移: 0.01mm / 角度: ±0.5°
繞線範圍	最大卷徑: Ø10mm / 最大幅寬: 350 mm	電源需求	1Φ 220 Vac \| 50~60 Hz ±1%
氣壓需求	0.4 ~ 0.6MPa	消耗功率	1.4kW
機臺重量	200kg ±10	機臺尺寸	1000(L) x 600(W) x 1700(H) mm

可選配備

CE 認證

安全護罩

斷線檢知

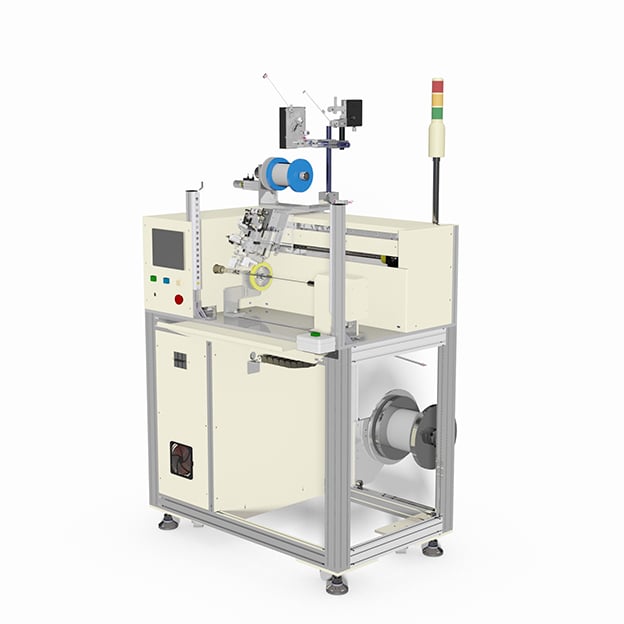

DSW-AW01 車用天線繞線機
