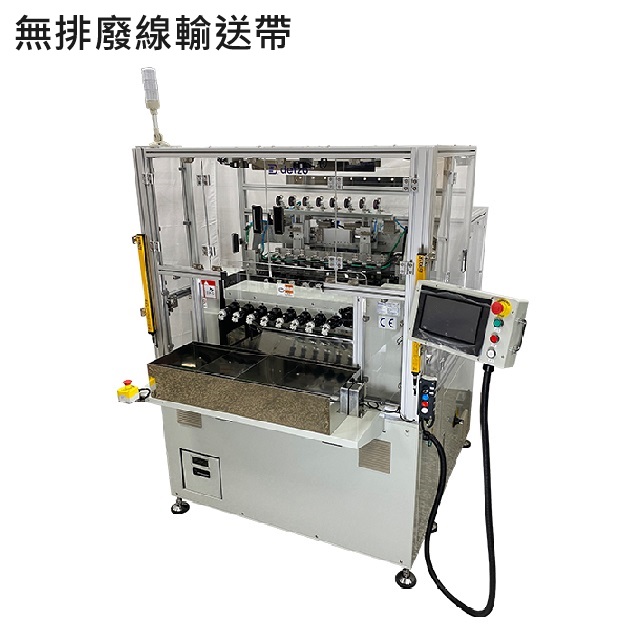

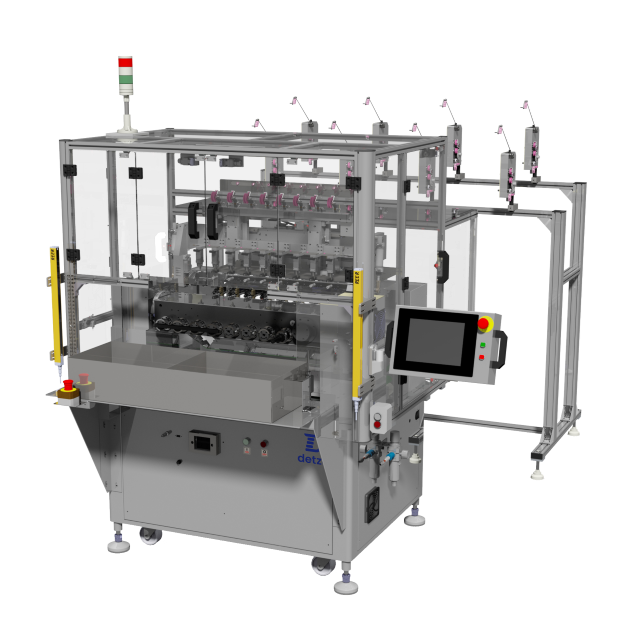

DSW-80系列 翻轉式自動繞線機

DSW-8008D
適用產品
變壓器線圈、繼電器線圈、電感線圈、逆變器線圈、閥線圈、點火線圈、適配器線圈、開關線圈、汽車喇叭線圈、初級線圈、後視鏡線圈及各種相關線圈

適用於-外徑小於60mm的線圈繞線

車用喇叭線圈

車用喇叭線圈

車用喇叭線圈

點火線圈

點火線圈

電視變壓器線圈

電視變壓器線圈

功能特性
  • Keyence 系統與交流伺服馬達驅動系統相結合,實現精確定位。
  • 操作直觀簡單,搭配10"人機介面以對話模式編輯程序,使用便捷。
  • 獨特的繞線治具可快速換裝。
  • 自動纏腳及自動清線功能,不留餘線。
  • 內置0°、90°、120°三種纏腳角度設定,一次性完成多角度纏腳。
  • 可儲存120組程式,樣式切換快速。
  • 層級管理及密碼儲存功能,防止非相關人員修改程式。
  • 構造簡單,控制容易,保養方便。

機臺規格

主軸數 八軸
主軸間距 80mm
適用線徑 Ø0.02 ~ Ø1.00mm
主軸轉速 最高轉速 9000rpm (正/逆轉)
軸停精度 +/-0.5°
導針移動距離 X 軸 120mm (前/後)
Y 軸 160mm (左/右)
Z 軸 80mm (上/下)
導針位移精度 0.01mm
最大卷徑 60mm
最大幅寬 90mm
纏腳角度 0°,  90° ,  120°
控制方式 PLC 5軸數值控制
儲存方式 記憶卡
電源 3Φ 220Vac
額定頻率 50 ~ 60Hz ±1%
消耗功率 5.5KW
氣壓需求 0.4 ~ 0.6Mpa
機臺外型尺寸 1700(L) x 1400(W) x 1900(H)mm
機臺重量 1200kg ±10

可選配備

  • CE認證
  • 安全護罩
  • 雙線並繞
  • 斷線檢知

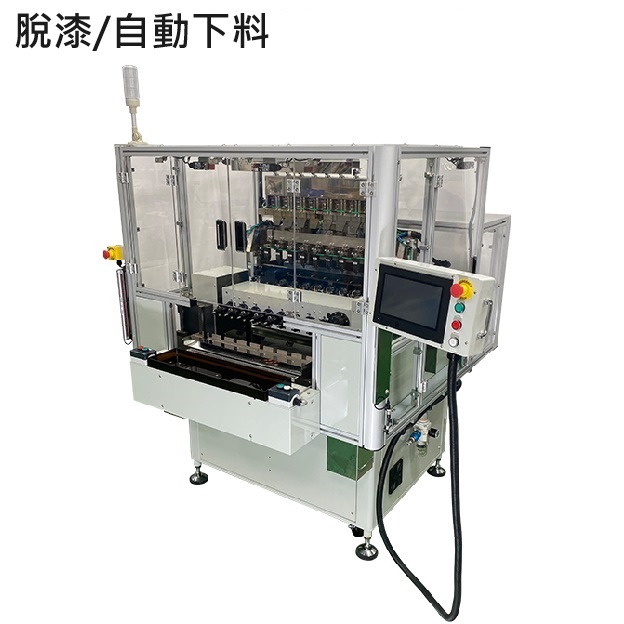

  • 脫漆機構
  • 剪刀機構
  • 中心頂機構
  • 張力衰減機構
  • 上下料機構
