空心線圈系列自動繞線機
DSW-4208HFC
適用產品

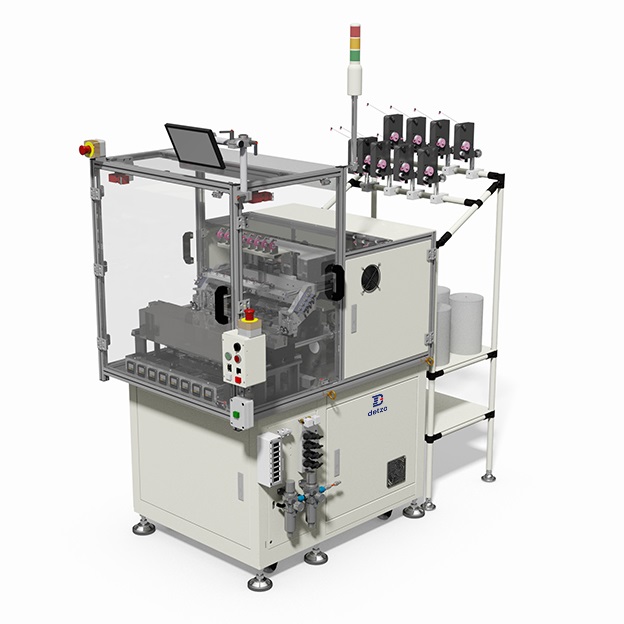

DETZO DSW-4208HFC 是針對高品質車用電感與熱風自黏線圈開發的頂級繞製方案。本機型核心整合了即時熱風固化系統，在繞製過程中同步加熱自黏線材，使線圈在脫模後能瞬間成型並具備極高的結構剛性。此技術有效替代了傳統浸漆製程，實現更環保且高效率的生產流程。DSW-4208HFC 專為精密空心線圈、感應器線圈及各種車用自黏組件量身打造，配合多軸聯動與精確的溫度補償系統，能完美滿足汽車工業對幾何精度與長效耐用度的嚴苛標準。
功能特性
整合 Keyence 控制系統
結合 AC 伺服馬達驅動技術，實現自動化繞線過程中的高精度閉迴路定位。
10吋人機介面 (HMI)
搭載直覺式對話編輯模式，大幅降低程式編寫門檻並優化生產操作流程。
快速換模技術 (SMED)
獨特設計的繞線模具架構，支援模組化組件快速換裝，縮短機台停機時間。
大數據生產管理
內建可儲存 120 組程序的高容量記憶體，滿足多樣化生產需求。
工業安全與數據保護
具備多層級權限控管與密碼加密功能，確保生產參數安全並防止授權修改。
低成本維修與保養
簡潔的機械構造設計提升了系統穩定性，並簡化日常例行性維護程序。
技術規格
主軸數量
8軸 (軸距 42mm)
最高轉速
6,000rpm (正/逆轉)
適用線徑
Ø0.05 ~ Ø0.50mm
控制系統
PLC 6軸伺服控制
適用線材
自黏線 (熱風型)
| 軸向行程 | X: 110 / Y: 100 / Z: 80 mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° |
|---|---|---|---|
| 線圈尺寸 | 最大卷徑: 30mm / 最大幅寬: 10mm | 電源需求 | 1Φ 220Vac | 50~60Hz ±1% |
| 氣壓需求 | 0.4~0.6Mpa | 消耗功率 | 10kW |
| 儲存方式 | 記憶卡 | 機台重量 | 850kg ±10 |
| 機台尺寸 | 1,200(L) x 860(W) x 1,700(H) mm | ||
| 絞線規格 (選配) | 線徑: Ø0.03~0.15mm / 長度: 300mm |
絞線性能 | 股數: 1~9T / 速度: 50mm/s 圈數: 1~1,000T / 轉速: 6,000rpm |
可選配備
CE 認證
安全護罩
斷線檢知
熱風機構
成品下料機構
勾(壓)線機構
剪刀機構
中心頂機構
張力衰減機構
絞線機構
| 型號 | DSW-4208HFC | DSW-4208HFTC |
|---|---|---|
| 全自動八軸空心線圈繞線機 | 全自動八軸空心線圈繞線機 + 絞線機構 |
