全自動磁芯組裝機

適用產品

DSW-CATP 是一款針對 EE10、EE13、EE16 及 EE19 規格設計的高效率組裝設備。本機採用「人工預排、平震入料」設計，結合 AC 伺服傳動與 PLC 智能控制，實現從排列入料、加壓整型到膠帶封裝的全自動流程。其快速更換機構與穩定的加壓功能，能確保成品結構密合且性能一致，是變壓器製造商提升產能與良率的核心利器。

適用於：EE10~EE19 變壓器磁芯全自動組裝

功能特性

全自動磁芯組裝解決方案： 整合 PLC 程式控制與 AC 伺服傳動系統，實現高效率、高精度的組裝製程。從震動盤自動入料到加壓整型，並具備自動下料功能，大幅優化產能並確保成品一致性，是現代化生產線的理想選擇。

智能控制系統搭配觸控式人機介面（HMI），PLC 程式控制使參數設定與操作更加直覺簡易。

高效震動入料人工放料至平震裝置，有效縮短入料等待時間，進而顯著提升整體產能。

品質加壓整型具備專用加壓整型功能，確保組裝後的成品結構穩定，符合精密規範。

快速補料設計採用磁芯（E-core）排列式入料結構，使補料過程簡單快速，降低停機時間。

靈活膠帶機構卡溝式膠帶捲裝置設計，讓膠帶更換與規格調整能快速完成。

精準伺服傳動採用 AC 伺服馬達傳動系統，確保機械動作定位精準且運行平穩。

自動下料系統配置輸送帶式自動排列下料功能，與後段製程無縫接軌。

技術規格

膠帶外徑

Ø75 ~ Ø130 mm

膠帶寬度

3 ~ 15 mm

控制方式

PLC

電源需求	1Φ 220Vac \| 50~60Hz ±1%	氣壓需求	0.5 ~ 0.6 Mpa
消耗功率	1.0 kW	機台重量	1000 kg ±10
機台尺寸	2000(L) x 900(W) x 1800(H) mm

可選配備

CE 認證

安全護罩

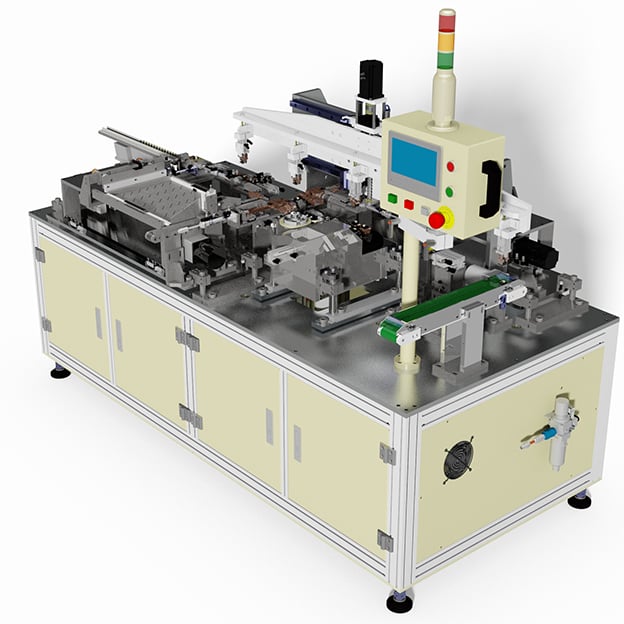

DSW-CATP 變壓器磁芯組裝機
