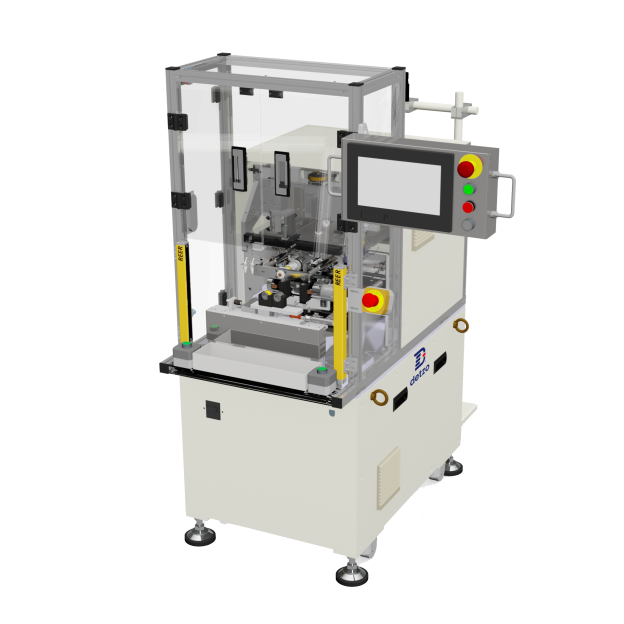

DSW-001 系列自動繞線機
DSW-0001PC
適用產品
DETZO DSW-0001PC 系列專為研發中心 (R&D) 與小量多樣生產需求量身打造。憑藉其高度靈活的參數調整與智慧控制系統，本設備能快速完成變壓器、繼電器、電感及開關線圈的打樣與製程優化。針對電力電子元件如逆變器、適配器與初級線圈，DSW-0001PC 提供了極高的實驗精確度；在汽車電子領域，如點火線圈、汽車喇叭、閥線圈與後視鏡線圈的開發階段，更是確保品質與縮短研發時程的最佳利器。
精密繞線：適用於外徑 30mm 以下之各式微型線圈
汽車電子：碳閥電磁線圈 (Purge Valve)
逆變器：高壓脈衝變壓器
逆變器：開關電源變壓器
逆變器：電源轉換精密線圈
逆變器：高頻精密線圈組件
功能特性
核心系統
精密控制架構
結合 Keyence 系統 與交流伺服驅動，達成高精度定位。結構精簡、低維護成本，適合研發與小量生產環境。
操作介面
10" 對話式 HMI
搭載高解析人機介面，支援對話式編輯邏輯。內建多層級密碼保護，大幅降低操作門檻並強化生產程序安全。
繞線能力
多維角度纏腳
支援 60° / 90° / 120° 纏腳設定。配備自動清線功能，確保 0 餘線殘留，維持高度成品美感與品質。
效能指標
快速生產循環
自動上下料系統 搭配 120 組程式記憶。獨家快速換裝治具，將樣式切換時間降至最低，顯著優化產線效能。
技術規格
主軸數量
單軸
最高轉速
6,000rpm (正/逆轉)
適用線徑
Ø0.02 ~ Ø0.50mm
控制系統
PLC 4軸伺服控制
| 軸向行程 | X:110 / Y:110 / Z:80 mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° | ||
|---|---|---|---|---|---|
| 繞線範圍 | 最大卷徑: 30mm / 最大幅寬: 30mm | 纏腳角度 | 60°, 90°, 120° | ||
| 電源需求 | 1Φ 220Vac | 50~60Hz ±1% | 氣壓需求 | 0.4~0.6Mpa | ||
| 消耗功率 | 1.7kW | 儲存方式 | 記憶卡儲存 | ||
| 機台重量 | 400kg ±10 | 機台尺寸 | 1,500(L) x 600(W) x 1,700(H) mm | ||
| 絞線規格 (選配) | 線徑: Ø0.03~0.15mm / 長度: 300mm | 絞線性能 | 股數: 1~9T / 速度: 50mm/s 圈數: 1~1,000T / 轉速: 6,000rpm |
||
| 脫漆規格 (選配) | 線徑範圍: Ø0.20~1.20mm | ||||
可選配備
CE 認證
安全護罩
雙線並繞
斷線檢知
熱風機構
脫漆機構
絞線機構
張力衰減機構
剪刀(夾鉗)機構
中心頂機構
伺服餘線夾機構
| 型號 | DSW-0001PC | DSW-0001PT |
|---|---|---|
| 全自動單軸繞線機 | 全自動單軸繞線機+絞線機構 |
