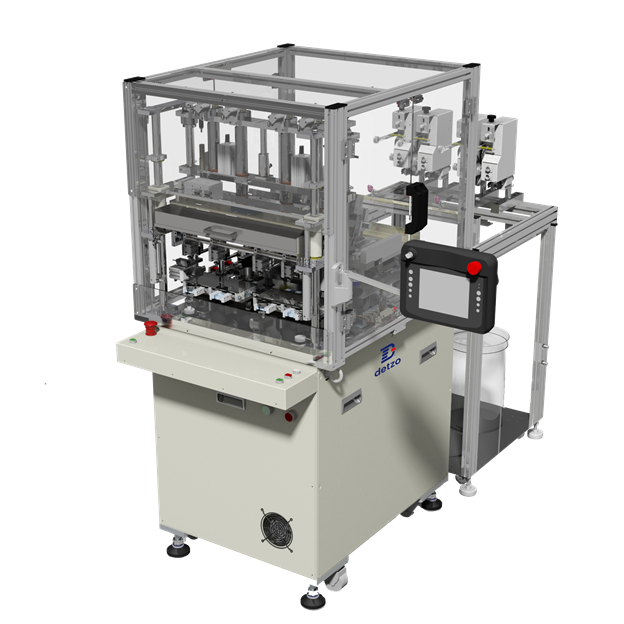

FDS-10004S 馬達定子立式繞線機

FDS-10004S
適用產品
無刷馬達

適用於-永磁無刷馬達

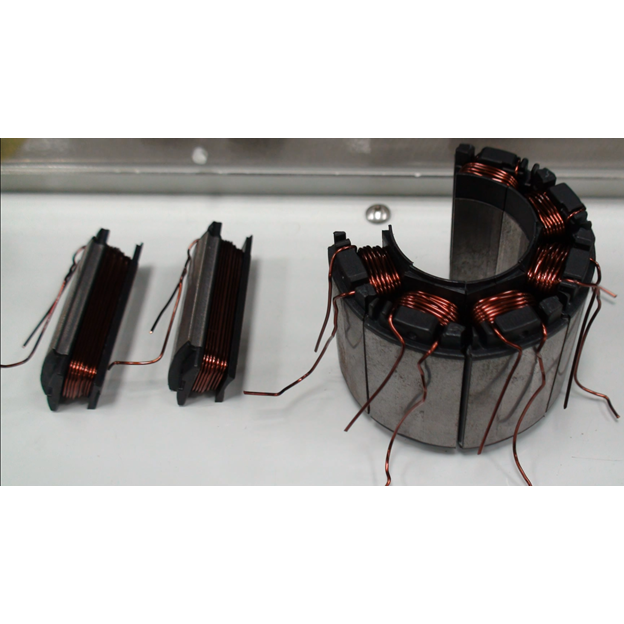

馬達定子

馬達定子

馬達定子

馬達定子

馬達定子

馬達定子

馬達定子

馬達定子

功能特性
  • Keyence 系統與交流伺服馬達驅動系統相結合,實現精確定位。
  • 操作直觀簡單,搭配10"人機介面以對話模式編輯程序,使用便捷。
  • 旋轉軸採用2KW伺服馬達具有高扭距特性。
  • 精密的張力控制,品質更有保障。
  • 自動纏腳及自動清線功能,不留餘線。
  • 可儲存120組程式,樣式切換快速。
  • 層級管理及密碼儲存功能,防止非相關人員修改程式。
  • 構造簡單,控制容易,保養方便。

機臺規格

主軸數 四軸
主軸間距 100mm
適用線徑 Ø0.10 ~ Ø1.00mm
主軸轉速 最高轉速 500rpm (正/逆轉)
軸停精度 +/-0.5°
導針移動距離 X 軸 110mm (前/後)
Y 軸 115mm (左/右)
Z 軸 85mm (上/下)
導針位移精度 0.01mm
定子對角長度 30 ~ 95mm (含絕緣架、端子)
定子寬度 10 ~ 30mm (含絕緣架)
定子厚度  10 ~ 30mm
控制方式 PLC 4軸數值控制
儲存方式 記憶卡
電源 3Φ 220Vac
額定頻率 50 ~ 60Hz ±1%
消耗功率 5.0KW
氣壓需求 0.4 ~ 0.6Mpa
機臺外型尺寸 1667(L) x 798(W) x 1510(H)mm
機臺重量 460kg ±10

可選配備

  • CE認證
  • 安全護罩
  • 斷線檢知
  • 脫漆機構
  • 剪刀機構
  • 中心頂機構
  • 張力衰減機構
