DSW-80系列 自動繞線機

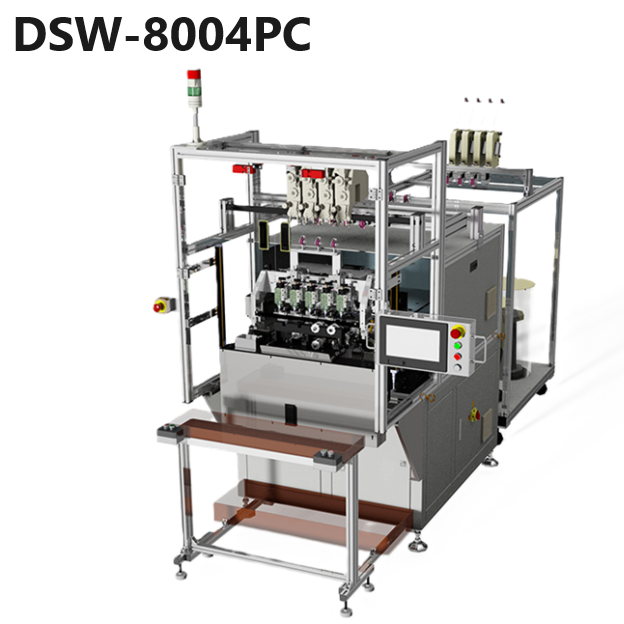

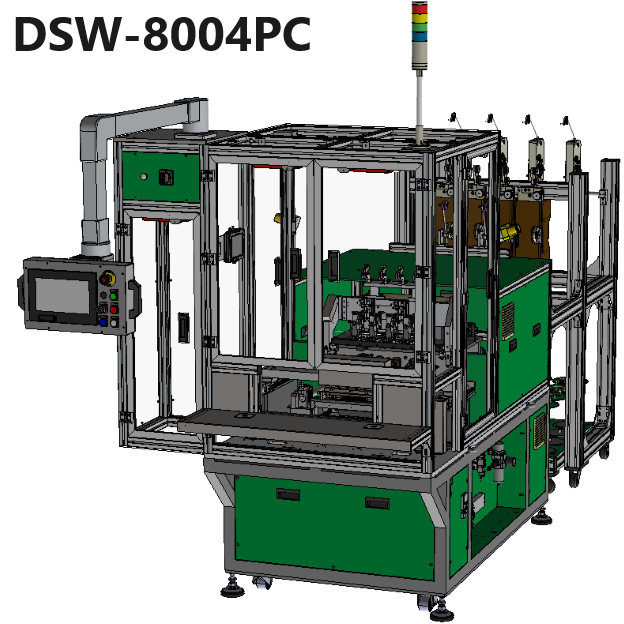

DSW-8004PC
-624x624.png)
適用產品
DETZO DSW-8004PC 系列是一款專為外徑 60mm 以下線圈設計的高性能繞製設備。本系列憑藉精確的伺服控制與穩定架構，能高效生產高品質的變壓器、繼電器、電感及開關線圈。針對動力系統與車用市場，DSW-8004PC 在啟動線圈、步進馬達線圈及車用線圈的製作上展現了極佳的耐用度；無論是點火線圈、汽車喇叭、閥線圈、後視鏡線圈、逆變器或適配器線圈，皆能提供一致的繞線精度與良率，是各種相關中小型線圈生產的最佳自動化選擇。
高效繞線：適用於外徑 60mm 以下之各式線圈
自黏線圈：繞線 + 熱風 + 脫漆一體化
起動線圈：精密繞線 + 自動脫漆製程
步進馬達：精密微型線圈
步進馬達：定子繞組加工
車用電子：後視鏡致動線圈
車用電子：精密電感線圈
專業應用：起動線圈複合加工
功能特性
核心技術優勢
PLC 4軸數控技術確保繞線精確一致。Keyence 系統與交流伺服馬達驅動相結合，實現極致精確定位。
直覺化操作
10" 人機介面對話模式讓初學者也能輕鬆使用。層級管理與密碼保護功能，防止非相關人員修改程式。
高效能產出
具備自動上下料功能（特定機種除外），支援 120 組程式儲存。獨特治具設計可快速換裝，提高產能。
多功能應用
內置 0°、90°、120° 三種纏腳設定，一次性完成多角度加工。構造簡單，控制容易，保養極為方便。
DETZO 繞線機廣泛應用於電子、電器、汽車、航空航天等行業。如果您正在尋找一款功能強大、操作簡單、可靠耐用的繞線機，DETZO 繞線機是一個不錯的選擇。
技術規格
主軸數量
四軸 (間距 80mm)
最高轉速
9,000rpm (正/逆轉)
適用線徑
Ø0.02 ~ Ø1.00mm
控制系統
PLC 4軸伺服控制
| 軸向行程 | X: 110 / Y: 160 / Z: 80 mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° | ||
|---|---|---|---|---|---|
| 繞線範圍 | 最大卷徑: 60mm / 最大幅寬: 60mm | 纏腳角度 | 0°, 90°, 120° | ||
| 電源需求 | 3Φ 220Vac | 50~60Hz ±1% | 氣壓需求 | 0.4~0.6Mpa | ||
| 消耗功率 | 4.5kW | 儲存方式 | 記憶卡儲存 | ||
| 機台重量 | 700kg ±10 | 機台尺寸 | 1,200(L) x 900(W) x 1,700(H) mm | ||
| 絞線規格 (選配) | 線徑: Ø0.03~0.15mm / 長度: 300mm | 絞線性能 | 股數: 1~9T / 速度: 50mm/s 圈數: 1~1,000T / 轉速: 6,000rpm |
||
| 脫漆規格 (選配) | 線徑範圍: Ø0.20~Ø1.20mm | ||||
可選配備
CE 認證
安全護罩
雙線並繞
斷線檢知
熱風機構
脫漆機構
絞線機構
勾(壓)線機構
剪刀(夾鉗)機構
中心頂機構
張力衰減機構
伺服餘線夾機構
伺服上下料機構
