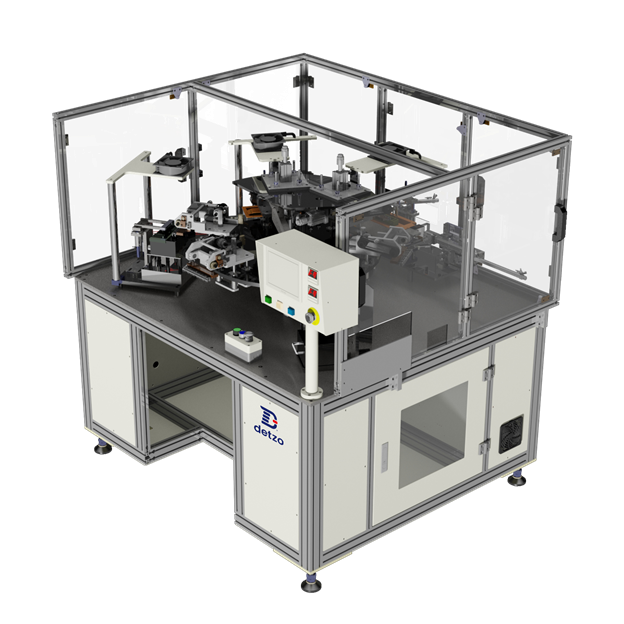

DSW-SD06 圓盤六站式自動銲錫機
DSW-SD06
適用產品
【高效循環的焊接利器：DSW-SD06 實現多站同步與精準工法】
德宙佑電 DSW-SD06 圓盤六站式自動銲錫機 專為追求高產能與自動化整合的生產線而設計。採用精密分割器驅動的多站式圓盤結構，能將裝卸、沾錫、焊接、冷卻及檢測等工序完美同步化。憑藉穩定的機械性能，無論是結構精密的 SMD 元件、需要可靠電性的繼電器 (Relay)，或是具備複雜引腳的變壓器 (Transformer) 與逆變器 (Inverter)，DSW-SD06 都能確保在循環加工中實現極高的一致性。其多站位配置不僅大幅縮短了單件加工時程，更為您的精密零件提供無死角、高品質的全自動焊接產出。
逆變器、SMD、變壓器、繼電器等多角度銲錫
精密變壓器線圈
電視/高壓變壓器
逆變器功率線圈
步進馬達線圈
功能特性
圓盤六站式模組化設計 - 站別功能可依需求更換
STATION 01
人工入料站 - 精確定位工件起始位置
STATION 02
沾助銲劑站 - 穩定塗佈松香提高焊接品質
STATION 03
第一次銲錫站 - 基礎滲透焊接製程
STATION 04
第二次銲錫站 - 補焊強化確保焊點飽滿
STATION 05
預備站 - 可擴展檢測或清潔功能空間
STATION 06
自動下料站 - 完成品自動排出輸送
人機介面控制，具備層級管理及密碼儲存功能
SSR-10DA 固態繼電器溫控，加溫快速且穩定
機械構造簡潔、保養方便，能有效防止非相關人員修改程式
技術規格
| 銲錫時間 | 視線圈、線徑大小而定 | 生產能量 | 排式治具，視線圈大小而定 |
|---|---|---|---|
| 銲錫方式 | 可配合銲錫角度，搭配旋轉治具 | 控制方式 | PLC |
| 電源需求 | 依客戶需求調整 | 額定頻率 | 50 ~ 60 Hz ±1% |
| 消耗功率 | 5.0 kW (取決於規格) | 氣壓需求 | 0.5 ~ 0.6 MPa |
| 機臺重量 | 570 kg ±10 | 機臺尺寸 | 1450(L) x 1625(W) x 1450(H) mm |
可選配備
CE 認證
安全護罩
