DSW-001系列 立式自動繞線機
DSW-001PTNC
適用產品
這款 DSW-001PTNC 全自動單軸立式繞線機 專為高精密與多製程整合的線圈加工而生。立式主軸設計提供卓越的運作穩定性與空間靈活性，可完美配裝熱風自黏與自動脫漆等複合機構。無論是需多層精密繞製的高頻變壓器、需熱風結合的自黏線線圈，或是應用於車用與工控領域的精密電磁閥、起動線圈，DSW-001PTNC 都能以極高的重複定位精度與自動化流程，為您的生產線提供最穩健的產品品質。

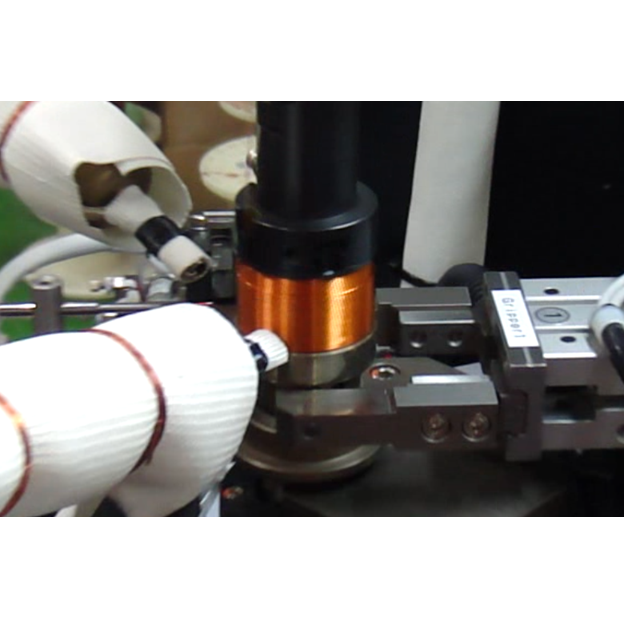

自黏線圈：高效率熱風結合製程
精密繞製：立式單軸自黏線圈加工
功能特性
精密控制核心
結合 Keyence 系統與交流伺服馬達驅動，實現極致精確定位；構造簡約、控制容易且日常保養極為方便。
智慧直觀交互
搭載 10" 高解析人機介面，支援對話模式編輯程序。具備層級管理及密碼保護，確保程序設定安全。
實時監控與冷卻
具備張力實時顯示、成品冷卻系統與安全門自動開關功能，在提升生產品值的同時確保最高作業安全。
高效繞線工藝
支援自動上下料、纏腳與清線功能，不留餘線。治具快換設計配合 120 組程式儲存，樣式切換迅速。
技術規格
主軸數量
單軸
最高轉速
3,000rpm (正/逆轉)
適用線徑
Ø0.02 ~ Ø1.20mm
控制系統
PLC 4軸伺服控制
| 軸向行程 | X:100 / Y:80 / Z:70 mm | 定位精度 | 位移: 0.01mm / 軸停: ±0.5° | ||
|---|---|---|---|---|---|
| 繞線範圍 | 最大卷徑: 45mm / 最大幅寬: 50mm | 電源需求 | 單相 220Vac | 50~60Hz ±1% | ||
| 氣壓需求 | 0.4~0.6Mpa | 消耗功率 | 3kW | ||
| 儲存方式 | 記憶卡儲存 | 機台重量 | 800kg ±10 | ||
| 機台尺寸 | 1,600(L) x 900(W) x 2,000(H) mm | 脫漆規格 (選配) | 線徑範圍: Ø0.20~Ø1.20mm | ||
可選配備
CE 認證
安全護罩
雙線並繞
斷線檢知
熱風機構
脫漆機構
壓線機構
剪刀機構
中心頂機構
伺服餘線夾機構
電流式自粘線融合機構
