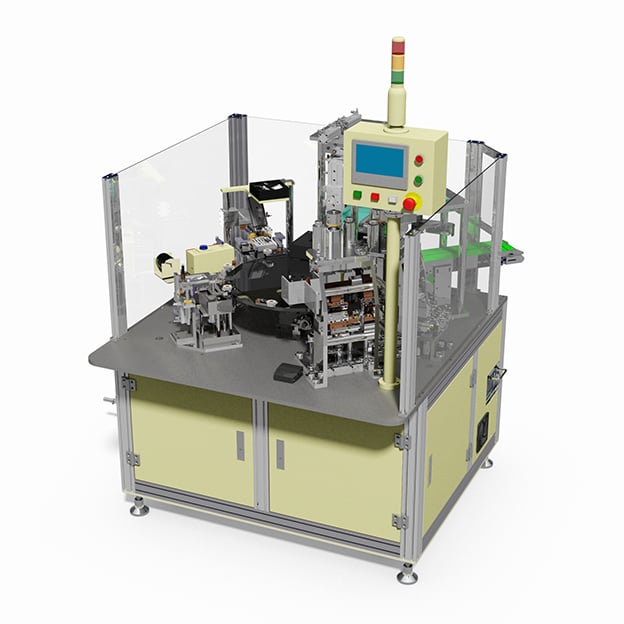

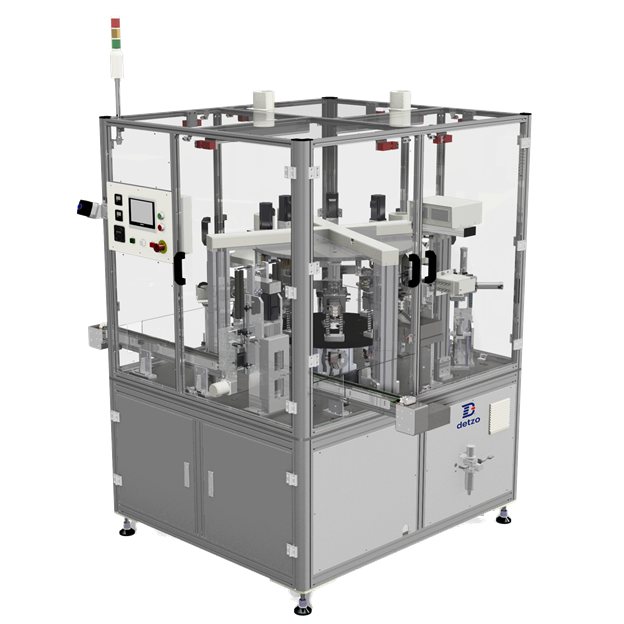

DSW-SD08 圓盤八站式銲錫機
DSW-SD08
適用產品
【自動化銲錫的旗艦方案：DSW-SD08 八站聯動開創極致產能】
德宙佑電 DSW-SD08 圓盤八站式自動銲錫機 是為大規模、高精密生產需求而生的旗艦機型。透過八站位的靈活配置，本機型能將裝卸、助銲、補錫、多角度焊接、冷卻及阻值檢測等多道工序整合於單一循環中。不論是要求極致導通性的逆變器 (Inverter)、微型精密排列的 SMD 元件，或是具備複雜多向引腳的變壓器 (Transformer) 與繼電器 (Relay)，DSW-SD08 均能憑藉其穩定的圓盤分度機構與伺服控制技術，實現無死角的高品質焊接。這不僅大幅提升了生產良率，更為您的產線提供了無與倫比的自動化擴充與加工效率。
馬達定子線圈
客製化變壓器
電視變壓器
電磁接觸器
步進馬達線圈
功能特性
圓盤八站式高效整合 - 支援功能模組客製化變換
STATION 01
人工入料站 - 可選配自動化上料機構
STATION 02
沾助銲劑站 - 精準松香塗佈製程
STATION 03

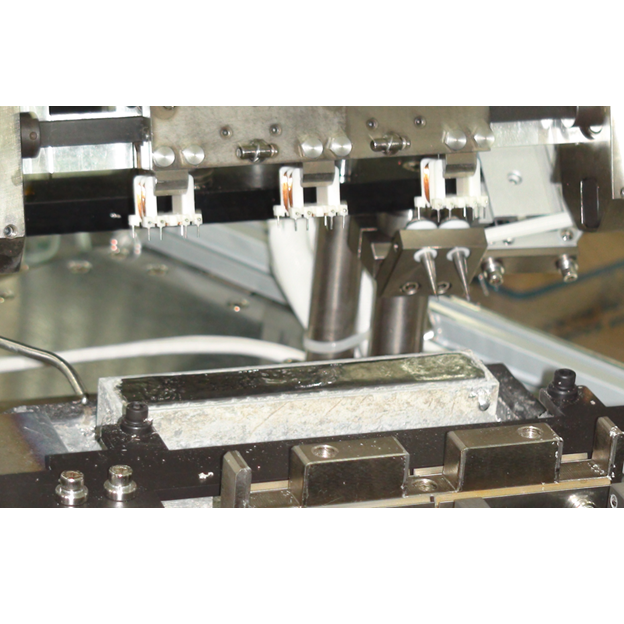

銲錫站 - 配備自動補錫機構確保錫面穩定
STATION 04
冷卻站 - 加速焊點凝固確保產品品質
STATION 05
阻值測試站 - 線上即時電性檢測與判別
STATION 06
預備站 - 保留未來功能升級與變換空間
STATION 07
良品排出站 - 合格品自動分類排出
STATION 08
不良品排出站 - NG 品自動剔除防止混料
智慧人機介面控制，支援 10 組程式儲存與層級密碼管理
構造穩定簡單，控制容易且保養方便，大幅提升生產效率
高度彈性配置，站別功能可依照客戶產品需求進行模組化變換
技術規格
| 銲錫時間 | 視線圈、線徑大小而定 | 生產能量 | 排式治具，視線圈大小而定 |
|---|---|---|---|
| 銲錫方式 | 可配合銲錫角度，搭配旋轉治具 | 控制方式 | PLC |
| 電源需求 | 依客戶需求調整 | 額定頻率 | 50 ~ 60 Hz ±1% |
| 消耗功率 | 7 kW (取決於規格) | 氣壓需求 | 0.5 ~ 0.6 MPa |
| 機臺重量 | 1275 kg ±10 | 機臺尺寸 | 1500(L) x 2000(W) x 2000(H) mm |
可選配備
CE 認證
安全護罩
