DSW-60系列 自動繞線機

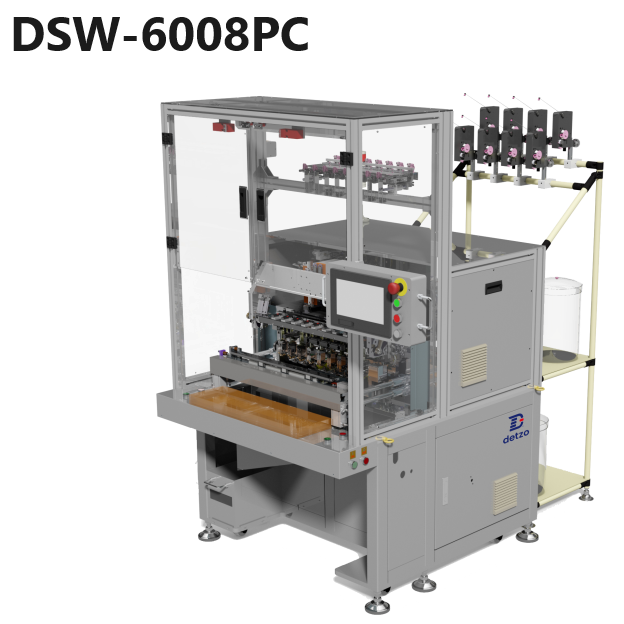

DSW-6008PC
適用產品
DETZO DSW-6008 系列具備卓越的生產彈性與高轉速效率，廣泛應用於電子與電力轉換領域。不論是量產規模的變壓器、逆變器與適配器線圈，或是要求動作響應的閥線圈、繼電器與點火線圈，DSW-6008 都能確保製程的一致性。本系列亦專精於汽車喇叭、後視鏡、開關與初級線圈的自動化繞製，為各種相關線圈提供最高效的產能方案。
高效繞線：適用於外徑 45mm 以下之各式線圈
精密控制閥線圈
高頻扼流圈 (Choke Coil)
電源濾波扼流圈
逆變器變壓器線圈
精密電子變壓器
汽車點火線圈 (Ignition Coil)
高壓電源逆變器
工業級逆變器組件
車用後視鏡線圈
步進馬達專用繞線生產
步進馬達：定子線圈加工
步進馬達：微型線圈繞組
自動化繞線與絕緣包膠帶
電磁閥：自動絕緣包護
變壓器：多層複合包膠
變壓器：自動化生產應用
逆變器：自動包膠帶製程
功能特性
DSW-6008系列繞線機是一款8軸繞線機，具有自動上下料功能。它配備了自動繞線和自動纏腳功能。而餘線清除系統，在繞線完成後，可自動清除餘線。

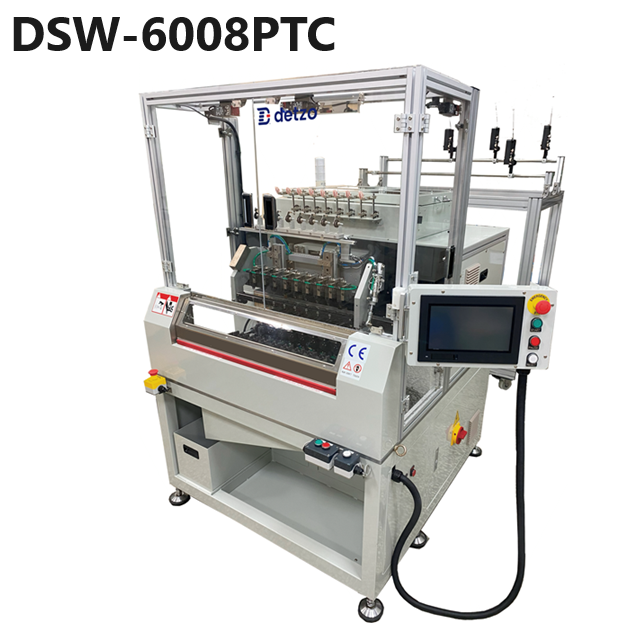

可依不同需求選購其他選購品，例如：DSW-6008PTC配備絞線機構，在繞線過程中自動絞線，進而提升產品的品質與效能。適用於電感器、變壓器、馬達等電子元件。DSW-6008TPC配備包帶機構，可快速完成初次包帶、繞線、二次包帶的流程，使繞線、包帶作業在一台機器上完成，提高生產效率。
技術規格
主軸數量
8 軸 (間距 60mm)
最高轉速
13,500rpm (正/逆轉)
(粗線：9,000rpm)
適用線徑
Ø0.02 ~ Ø0.50mm
(規格外：請洽詢)
控制系統
PLC 4軸伺服控制
| 軸向行程 | X: 120 / Y: 130 / Z: 80 mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° | ||
|---|---|---|---|---|---|
| 繞線範圍 | 最大卷徑: 45mm / 最大幅寬: 80mm | 纏腳角度 | 0°, 90°, 120° | ||
| 電源需求 | 3Φ 220Vac | 50~60Hz ±1% | 氣壓需求 | 0.4~0.6Mpa | ||
| 消耗功率 | 4.5kW | 儲存方式 | 記憶卡儲存 | ||
| 機台重量 | 1,000kg ±10 | 機台尺寸 | 1,300(L) x 1,200(W) x 1,900(H) mm | ||
| 絞線規格 (選配) | 線徑: Ø0.03~0.15mm / 長度: 300mm | 絞線性能 | 股數: 1~9T / 速度: 50mm/s 圈數: 1~1,000T / 轉速: 6,000rpm |
||
| 包帶規格 (選配) | 外徑: Ø50~130mm / 寬度: 2~20mm (超過使用範圍請另外洽詢) | 脫漆規格 (選配) | 線徑範圍: Ø0.20~Ø1.20mm | ||
可選配備
CE 認證
安全護罩
雙線並繞
斷線檢知
熱風機構
脫漆機構
絞線機構
膠帶機構
勾(壓)線機構
剪刀機構
中心頂機構
張力衰減機構
伺服餘線夾機構
伺服上下料機構

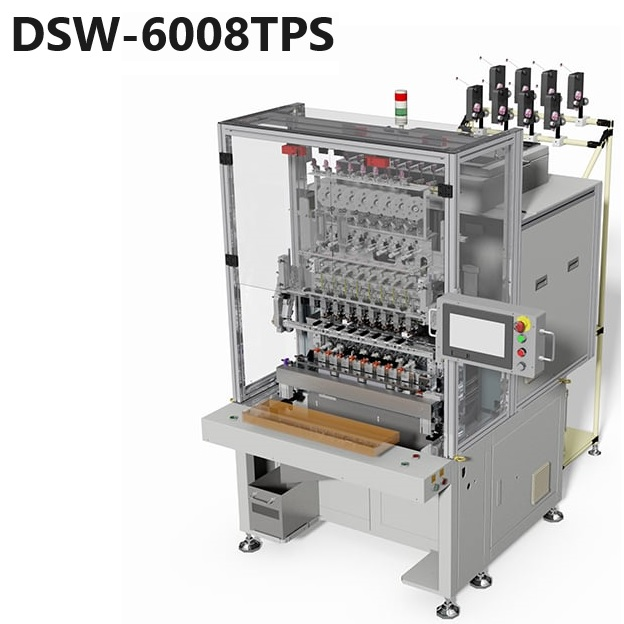

| 型號 | DSW-6008PC | DSW-6008PTC | DSW-6008TPC | DSW-6008TPS |
|---|---|---|---|---|
| 全自動八軸繞線機 | 全自動八軸繞線機+絞線機構 | 全自動八軸繞線機+膠帶機構 | 全自動八軸繞線機+絞線機構+膠帶機構 |
