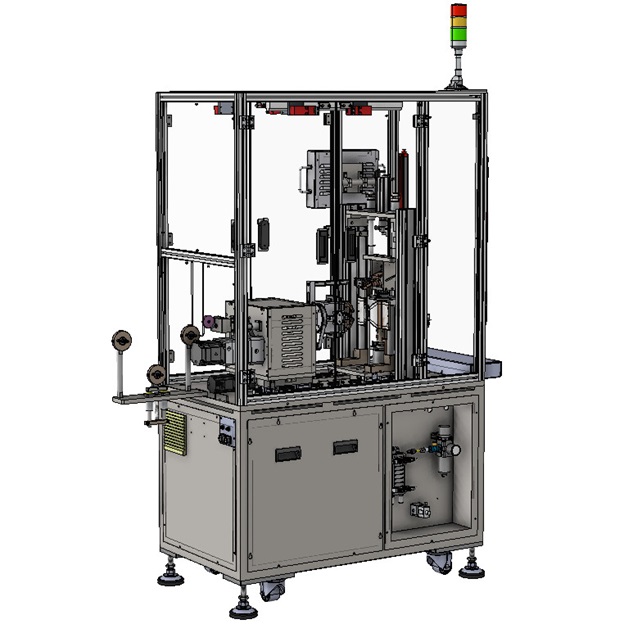

飛叉式定子繞線機
DSW-FM01
功能特性
- DSW-FM01飛叉式馬達繞線機將 Keyence 控制系統與 Yaskawa 伺服馬達驅動系統結合,確保您以最高精度執行繞線任務,甚至滿足最嚴苛的規格。這保證了精確的纏繞,從而保持產品的品質和完整性。
- DSW-FM01飛叉式馬達繞線機可儲存多達120個程序,可根據需要輕鬆切換,提供高度靈活性,可快速適應不同的生產需求和產品規格。其 10 吋人機介面 (HMI) 提供使用者友善的互動,透過基於對話的介面實現直覺的程式編輯,簡化了所有技能水平的操作員的程式設計過程。此外,該機還具有分層管理和密碼儲存功能,增加了一層安全保障,防止未經授權的人員修改程序,確保資料完整性和流程可靠性。
- DSW-FM01飛叉式馬達繞線機旨在簡化您的繞線操作並優化生產率。它提供了一系列滿足精度、效率和用戶友好性高標準的功能。憑藉其簡單的結構、易於使用的控制裝置和方便的維護程序,該機器有助於最大限度地減少停機時間並確保長期可靠性。對於尋求高效、可靠的繞線機進行營運的公司來說,DETZO 的自動繞線機是理想的解決方案。
機臺規格
主軸數 | 單軸 |
---|---|
適用線徑 | Ø0.20 ~ Ø1.50mm |
主軸轉速 | 最高轉速 500rpm (正/逆轉) |
軸停精度 | +/-0.5° |
伺服移動距離 | X 軸 100mm (前/後) |
F 軸 80mm (前/後) | |
C 軸 15mm (開/合) | |
伺服位移精度 | 0.01mm |
定子最大外徑 | 160mm |
定子最大高度 | 60mm |
控制方式 | PLC 5軸數值控制 |
儲存方式 | 記憶卡 |
電源 | 1Φ 220Vac |
額定頻率 | 50 ~ 60Hz ±1% |
消耗功率 | 2.6KW |
氣壓需求 | 0.4 ~ 0.6Mpa |
機臺外型尺寸 | 1950(L) x 850(W) x 1550(H)mm |
機臺重量 | 680kg ±10 |
可選配備
