DSW-42系列 自動繞線機

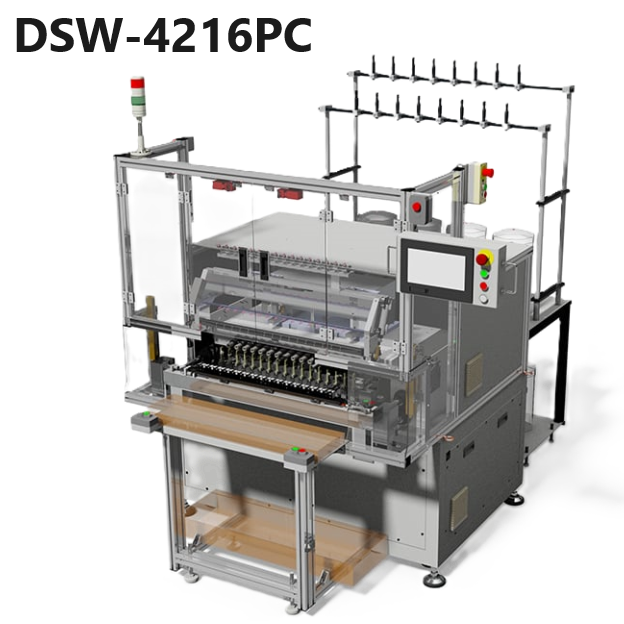

DSW-4216PC
適用產品
DETZO DSW-4216 系列結合了極致轉速與精確的運動控制，是精密小型線圈生產的理想選擇。本系列特別適用於高頻電感線圈、繼電器線圈與開關線圈的高速繞製，並能確保變壓器、逆變器與適配器線圈在快速生產週期下的品質穩定。針對汽車電子領域，如後視鏡線圈、閥線圈、喇叭線圈與點火線圈，DSW-4216 亦能提供卓越的初級線圈繞製精度，完美對應各種相關線圈的高效率加工需求。
高效繞線：適用於外徑 30mm 以下各式微型線圈
適配器：高頻開關電源變壓器
繼電器：工業用繼電器繞組
繼電器：通訊元件線圈加工
電磁閥：精密控制電磁線圈
電磁閥：自動化控制線圈
步進馬達：定子精密繞組
步進馬達：小型定子繞線
步進馬達：十六軸高效生產
步進馬達：工業自動化應用
功能特性
精密控制核心
Keyence 系統深度整合交流伺服馬達驅動，實現極致精確定位；構造簡單、控制容易且日常保養極為方便。
智慧直觀交互
搭載 10" 高解析人機介面，支援對話模式編輯程序。操作直觀簡單，讓技術設定與使用更加便捷高效。
極致繞線工藝
內建 0°、90°、120° 多角度纏腳設定；具自動纏腳與清線功能，確保不留餘線；治具可快速換裝，產能優化。
高效數據管理
可儲存 120 組程式，樣式切換迅速；具自動上下料功能，並支援層級權限與密碼管理，防止程式誤更動。
技術規格
主軸數量
16 軸 (間距 42mm)
最高轉速
13,500rpm (正/逆轉)
適用線徑
Ø0.02 ~ Ø0.50mm
控制系統
PLC 4軸伺服控制
| 軸向行程 | X: 120 / Y: 100 / Z: 80 mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° | ||
|---|---|---|---|---|---|
| 繞線範圍 | 最大卷徑: 30mm / 最大幅寬: 70mm | 纏腳角度 | 0°, 90°, 120° | ||
| 電源需求 | 3Φ 220Vac | 50~60Hz ±1% | 氣壓需求 | 0.4~0.6Mpa | ||
| 消耗功率 | 6.0kW | 儲存方式 | 記憶卡儲存 | ||
| 機台重量 | 1,500kg ±10 | 機台尺寸 | 1,500(L) x 1,400(W) x 2,000(H) mm | ||
| 絞線規格 (選配) | 線徑: Ø0.03~0.15mm / 長度: 300mm | 絞線性能 | 股數: 1~9T / 速度: 50mm/s 圈數: 1~1,000T / 轉速: 6,000rpm |
||
可選配備
CE 認證
安全護罩
雙線並繞
斷線檢知
絞線機構
剪刀機構
中心頂機構
張力衰減機構
伺服餘線夾機構
伺服上下料機構

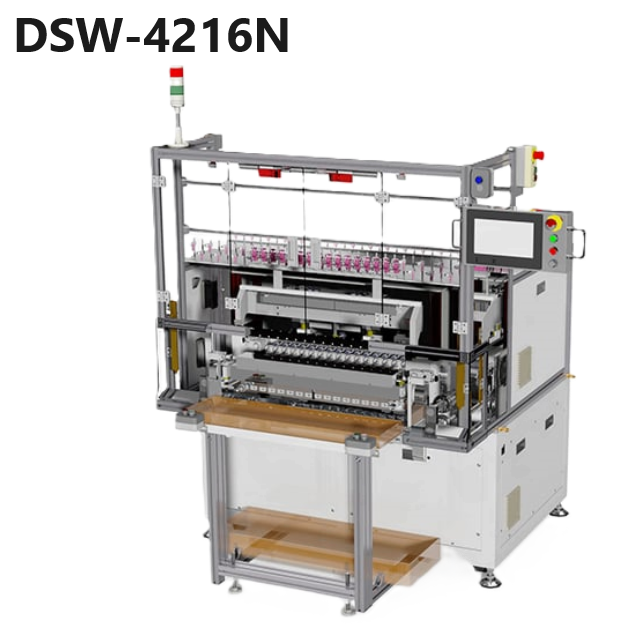

| 型號 | DSW-4216PC | DSW-4216PTC | DSW-4216N |
|---|---|---|---|
| 全自動十六軸繞線機 | 全自動十六軸繞線機+絞線機構 | 全自動十六軸繞線機+翻轉機構 |
