全自動伺服扁線折彎機

適用產品

【高效扁線成型專家：DSW-SFLB-A 定義精準折彎新標竿】
德宙佑電 DSW-SFLB-A 全自動伺服扁線折彎機，專為追求極致精度的扁平線材（Flat Wire）成型而生。本機型具備卓越的伺服控制能力，能輕鬆應對厚度 0.4~3.0 mm (T)、寬度達 5.0~10.0 mm (H) 的大尺寸線材挑戰。無論是應用於高效能電機的 E-bike 馬達線圈、複雜幾何結構的電抗器 (Reactor)，或是追求高填充率的逆變器 (Inverter) 組件，DSW-SFLB-A 均能實現從 R8 到 R15 的精準折彎與完美成型，為您的扁線製程提供無與倫比的穩定性與生產效率。

扁平線連續繞組成品 (樣品展示)

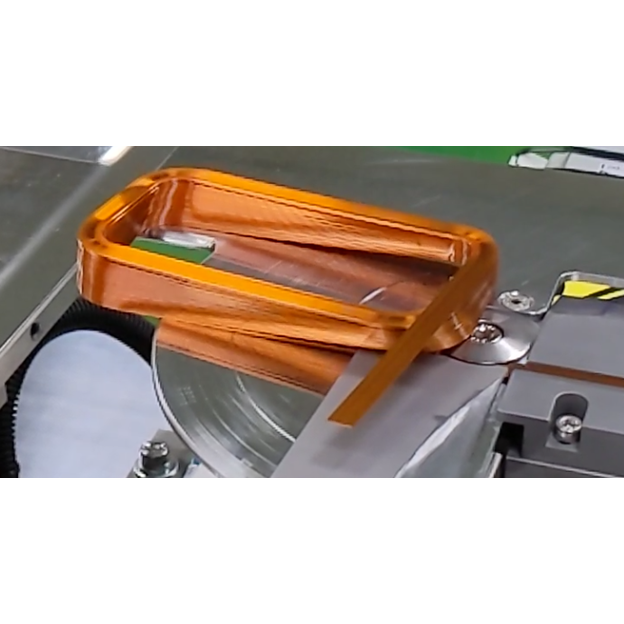

精密扁線 R角折彎成型 (展示用-已將線尾剪短)

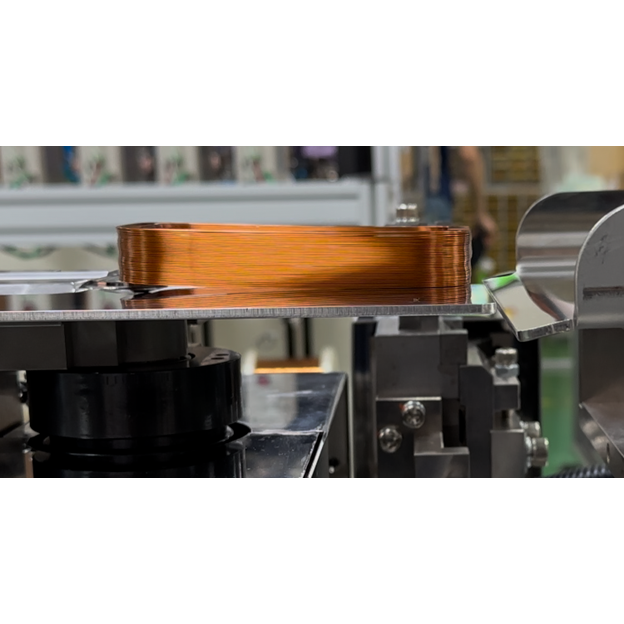

高填充率馬達扁線線圈 (展示用-已將線尾剪短)

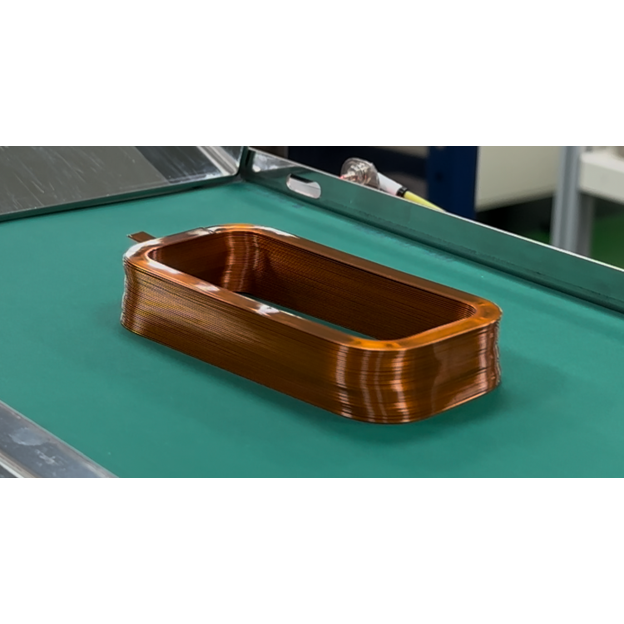

矩形扁線線圈繞製展示 (展示用-已將線尾剪短)

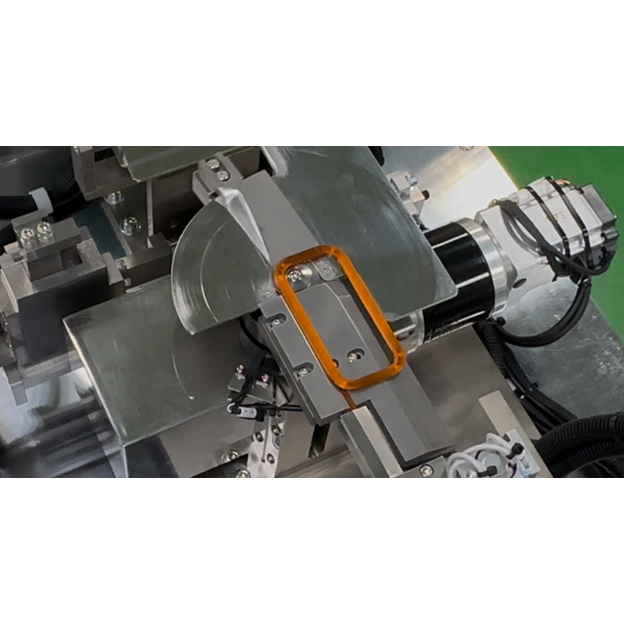

全自動伺服扁線折彎成品 (展示用-已將線尾剪短)

功能特性

高效扁線成型技術： 整合 PLC 數據管理與伺服驅動系統，實現卓越的成型精度。透過獨特的快速換裝模具設計與直觀的操作界面，顯著提升生產靈活性並簡化維護流程，是扁線加工領域的最佳工業選擇。

數據分析： 具備數據存儲 PLC，讓所有加工程序易於紀錄與深度分析。

直觀操作： 搭配專業人機介面 (HMI)，對話式編輯讓程序設定簡單便捷。

快速換裝： 獨特的折彎模具設計，支援治具快速更換以應對多樣化產線。

高效切換： 內建 10 組程式儲存空間，可實現不同產品樣式的迅速切換。

權限安全： 層級管理與密碼保護功能，嚴格防止非相關人員修改重要程式。

維護便捷： 機械構造簡單穩固且控制容易，大幅降低日常保養的難度。

技術規格

適用線徑

0.4~3.0(T) x 5.0~10.0(H) mm(需替換治具)

成品內圈

20~100(W) x 30~100(L) mm(需替換治具)

折彎 R 角

R8 ~ R15mm(需替換治具)

成品最大厚度	3.0mm	控制系統	PLC 2軸數值控制
主軸轉速	100 ~ 800rpm (正/逆轉)	定位精度	位移: 0.01mm / 角度: ±0.5°
角度設定	0 ~ 180° / 每轉	模具壽命	10,000,000 次
電源需求	1Φ 220 Vac \| 50~60 Hz ±1%	氣壓需求	0.4 ~ 0.6MPa
消耗功率	0.7kW	機臺重量	520kg ±10
機臺尺寸	2950(L) x 7785(W) x 1900(H) mm

可選配備

CE 認證

安全護罩

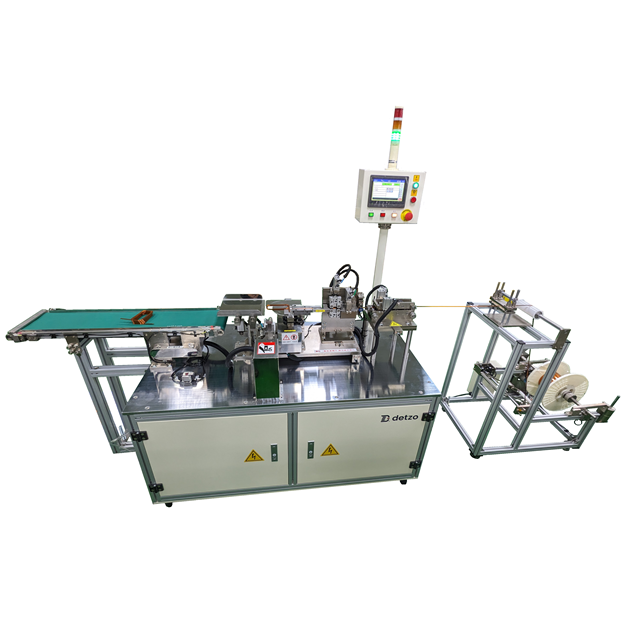

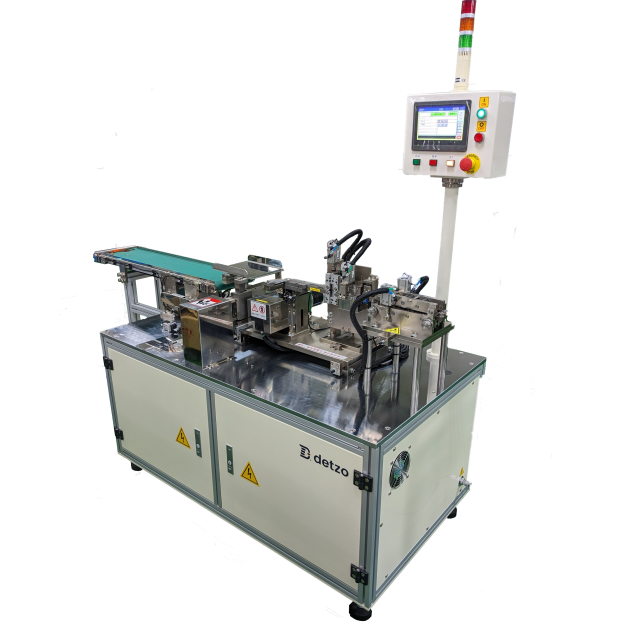

DSW-SFLB-A 伺服扁線折彎機
