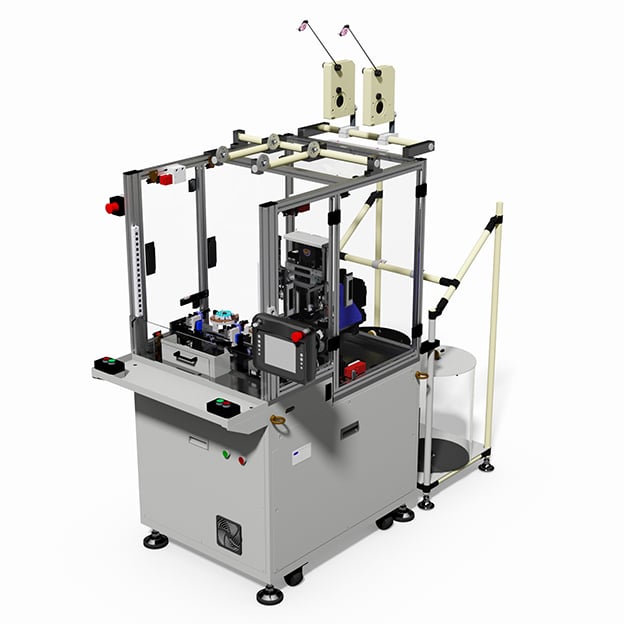

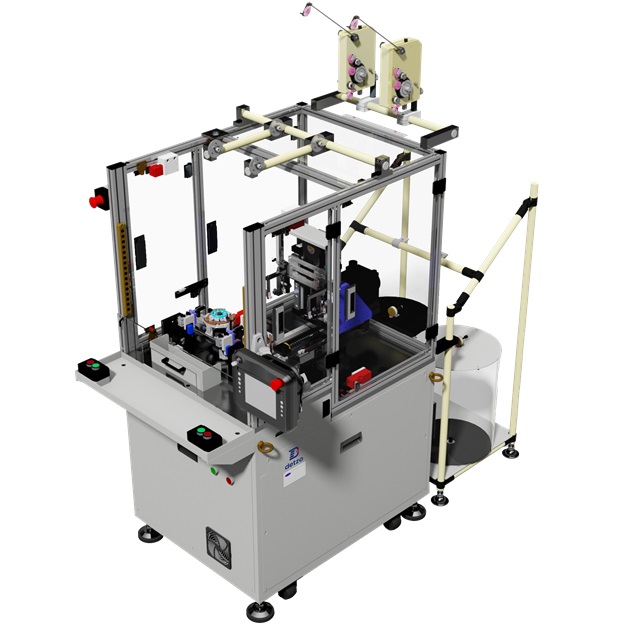

FDM-2002M 內繞式馬達定子繞線機

FDM-2002M
適用產品

內繞式定子

內繞式定子

定子最大外徑 - 95mm

內繞式定子

內繞式定子

內繞式定子

內繞式定子

內繞式定子

內繞式定子

內繞式定子

內繞式定子

內繞式定子

內繞式定子

內繞式定子

功能特性
  • Keyence 系統與交流伺服馬達驅動系統相結合,實現精確定位。
  • 操作直觀簡單,搭配10"人機介面以對話模式編輯程序,使用便捷。
  • 旋轉軸採用4KW伺服馬達具有高扭距特性。
  • 精密的張力控制,品質更有保障。
  • 自動纏腳及自動清線功能,不留餘線。
  • 可儲存120組程式,樣式切換快速。
  • 層級管理及密碼儲存功能,防止非相關人員修改程式。
  • 構造簡單,控制容易,保養方便。

機臺規格

主軸數 二軸
主軸間距 200mm
適用線徑 Ø0.10 ~ Ø0.80mm
主軸轉速 最高轉速 500rpm (正/逆轉)
軸停精度 +/-0.5°
導針移動距離 X 軸 175mm (前/後)
Y 軸 170mm (左/右)
Z 軸 115mm (上/下)
導針位移精度 0.01mm
定子最大外徑 95mm
定子高度 10 ~ 55mm (含絕緣架)
控制方式 PLC 5軸數值控制
儲存方式 記憶卡
電源 3Φ 220Vac
額定頻率 50 ~ 60Hz ±1%
消耗功率 13KW
氣壓需求 0.4 ~ 0.6Mpa
機臺外型尺寸 1394(L) x 700(W) x 1306(H)mm
機臺重量 384kg ±10

可選配備

  • CE認證
  • 安全護罩
  • 斷線檢知
  • 切刀機構
  • 張力衰減機構
