桌上型銲錫系列

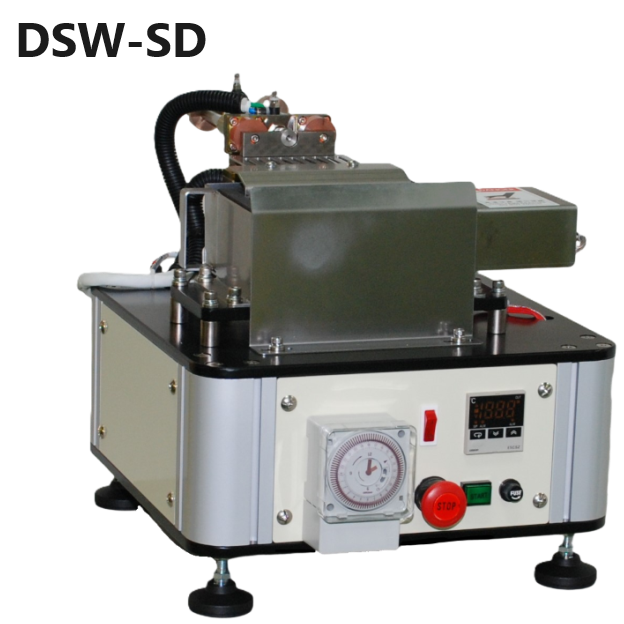

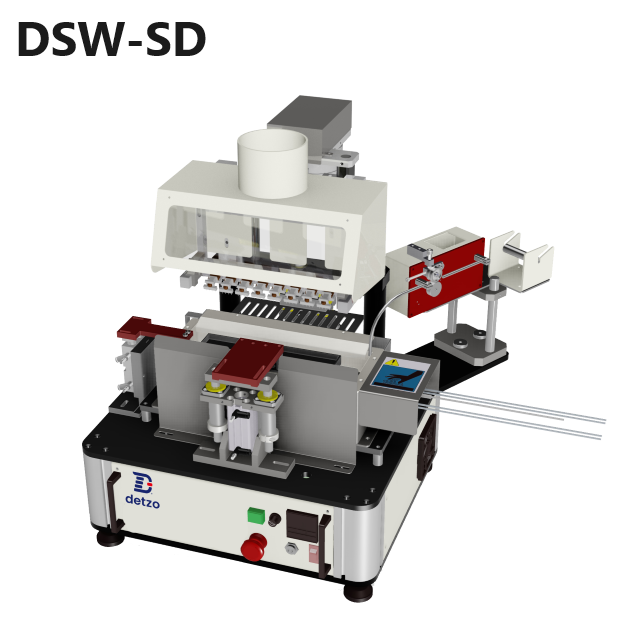

DSW-SD
適用產品
【精密焊接的卓越選擇：DSW-SD 專為多元電子零件設計】
德宙佑電 DSW-SD 桌上型銲錫機 為各式高精密電子元件提供穩定且高效的浸焊解決方案。本機型具備卓越的溫控系統與精密的行程控制，能完美對應複雜的生產需求。不論是需要精密導通的逆變器 (Inverter)、講求微型封裝可靠度的 SMD 元件、或是結構複雜的變壓器 (Transformer) 與繼電器 (Relay)，DSW-SD 都能確保焊點飽滿、品質一致，是提升產能與良率的工業級首選。
工字型電感線圈
精密繼電器線圈
電源適配器線圈
逆變器高頻線圈
電動牙刷起動線圈
功能特性
精密桌上型浸焊解決方案：
德宙佑電 DSW-SD 桌上型銲錫機 專為高效精密銲錫作業設計，整合智慧溫度控制與自動補錫技術，為電子元件、變壓器引腳等提供穩定、高品質的浸焊加工流程。
- 直觀人機介面：設定快速且操作容易，內建 10 組 (0~9) 程式儲存記憶。
- 精密溫度控制：採用 SSR-10DA 固態繼電器，實現加溫快速且性能穩定。
- 安全保護機制：具備加溫安全聯鎖控制，溫度未達設定值時機械無法運作。
- 高穩定錫槽設計：銲錫機構採用主副槽結構，確保在沾錫作業時的高度穩定性。
- 自動化錫面管理：配備探測機構可確實監控錫面高度，自動補錫確保製程一致。
- 效率優化配置：標配工業級腳踏啟動開關，有效簡化操作流程並節省工時。
- 嚴謹權限管理：具備層級管理及密碼保護功能，有效防止非相關人員修改程序。
- 簡約維護設計：機械構造簡單穩固、控制容易，大幅降低日常保養成本。
技術規格
| 銲錫時間 | 視線圈、線徑大小而定 | 生產能量 | 排式治具，視線圈大小而定 |
|---|---|---|---|
| 錫爐表面尺寸 | 80 mm x 250 mm (根據產品調整) | 升降刻度 | 最小 0.01 mm |
| 升降範圍 | 最大 80 mm | 機器功率 | 最大 2.7 kW (取決於規格) |
| 機器電流 | 最大 12.2 A (取決於規格) | 加熱管規格 | 1000 W x 2 (根據產品調整) |
| 錫爐功率 | 最大 2.0 kW (取決於規格) | 錫爐電流 | 最大 9.1 A (取決於規格) |
| 錫爐溫度 | 最高 500 °C | 控制方式 | PLC |
| 電源需求 | 1Φ 220 Vac | 50 ~ 60 Hz ±1% | 氣壓需求 | 0.4 ~ 0.6 MPa |
| 機臺重量 | 60 kg ±10 | 機臺尺寸 | 550(L) x 500(W) x 650(H) mm |
可選配備
CE 認證
安全護罩
錫面探測機構
補錫機構
