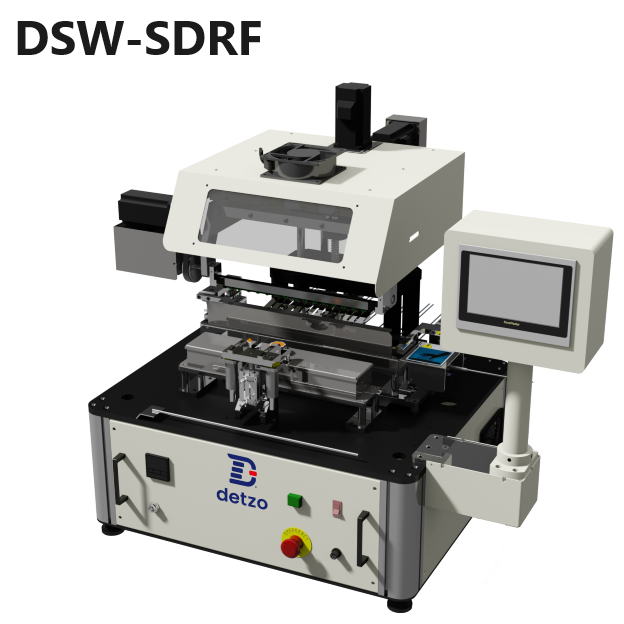

桌上型轉角式銲錫機

適用產品

【全方位精密銲錫專家：DSW-SDRF 突破多角度焊接挑戰】
德宙佑電 DSW-SDRF 桌上型轉角式銲錫機專為具有複雜引腳佈局的精密元件而生。憑藉先進的 0~180° 伺服旋轉機構，本機型徹底解決了傳統浸焊難以觸及的角度限制。無論是需要多面沾錫的逆變器 (Inverter)、高密度排列的 SMD 元件、或是具有垂直/水平引腳交錯的變壓器 (Transformer) 與繼電器 (Relay)，DSW-SDRF 均能實現精準定位與多段作業。其獨特的轉角工法不僅能確保焊點的完美包覆，更有效消除錫尖，為您的精密電子產品提供無死角的焊接品質。

高頻變壓器

共模電感線圈

CFL 鎮流器電感

逆變器線圈

電子變壓器

功能特性

伺服旋轉技術

配置 0~180° 伺服旋轉機構，實現高精度的多角度定位。

消除錫尖工法

具備特殊轉角功能，有效解決並消除沾錫後的錫尖問題。

多段自動作業

可一次完成多面沾助銲劑與銲錫，時間均可獨立設定。

主副槽穩定系統

採獨特主副槽設計，確保液面高度極致穩定。

智慧液面探測

內建感測器與自動補錫機構，確實維持錫面高度恆定。

工業控制介面

直觀 HMI 支援程式儲存與分級管理，防止程式誤改。

結構簡約穩固

標配腳踏開關，機台構造簡單且控制容易，保養快捷。

技術規格

銲錫時間	視線圈、線徑大小而定	生產能量	排式治具，視線圈大小而定
錫爐表面尺寸	72 mm x 396 mm (根據產品調整)	升降刻度	最小 0.01 mm
升降範圍	最大 80 mm	旋轉刻度	最小 0.1°
旋轉範圍	最大 360°	可用旋轉範圍	+/-180°
機器功率	最大 3.3 kW (取決於規格)	機器電流	最大 15.2 A (取決於規格)
加熱管規格	300 W x 8 (根據產品調整)	錫爐功率	最大 2.4 kW (取決於規格)
錫爐電流	最大 10.0 A (取決於規格)	錫爐溫度	最高 500 °C
控制方式	PLC	電源需求	1Φ 220 Vac \| 50 ~ 60 Hz ±1%
氣壓需求	0.4 ~ 0.6 MPa	機臺重量	140 kg ±10
機臺尺寸	800(L) x 960(W) x 1000(H) mm

可選配備

CE 認證

安全護罩

錫面探測機構

補錫機構
