FDM-3002L 內繞式馬達定子繞線機
FDM-3002L
適用產品
DETZO FDM-3002L 是一款專為高品質 內繞式定子 設計的精密自動化繞線機。支援定子最大外徑達 130mm，採用先進 Needle (針桿式) 繞線技術，專精於內轉子馬達的高效能繞製。憑藉強化的伺服運動行程與穩定張力控制，FDM-3002L 即使在複雜槽位空間內也能實現優異的填充率與品質一致性，是中大型工業馬達與驅動電機量產的理想選擇。
核心應用：大型 BLDC 內繞定子 (外徑可達 130mm)

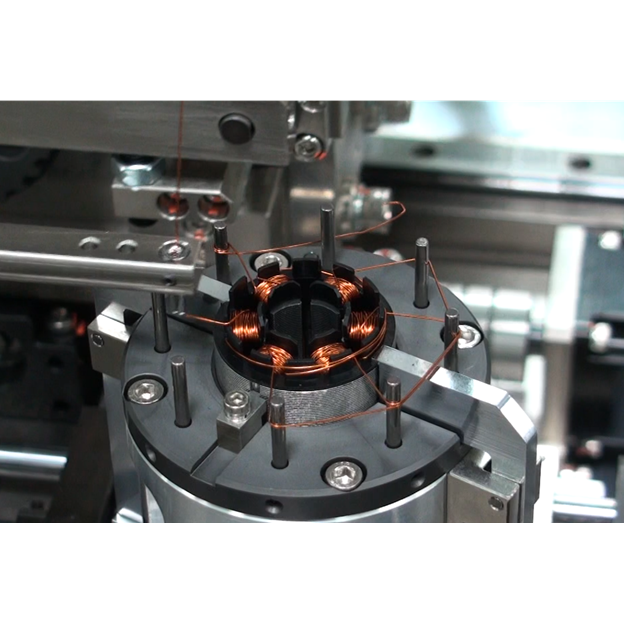

精密工藝：高品質針式內繞 (Needle Winding)
技術特色：高填充率槽內繞線加工
應用領域：工業級伺服馬達與高效能馬達
功能特性
高扭矩智慧繞線系統： 整合 Keyence 控制技術與 3kW 大功率伺服馬達，搭載 4:1 精密減速機，提供極致的穩定性與繞線精度。專為高階製造開發，具備自動化清線與 120 組記憶空間，實現精簡維護與高效產出的完美平衡。
極致定位： 採用 Keyence 控制系統結合交流伺服驅動，展現毫秒級的精確位置控制。
對話編程： 10 吋大型人機介面，支援直觀對話式編輯，大幅簡化程序設定流程。
強勁動力： 搭載 3kW 伺服馬達與 4:1 減速機，具備超高扭矩與極高運轉精度。
自動製程： 具備自動纏腳及自動清線功能，確保製程潔淨，不留任何餘線。
資安管理： 內建層級權限與密碼保護，嚴格控管權限以確保程式安全性與生產一致性。
靈活生產： 可存儲 120 組程式，配合極簡維護構造，實現樣式快速切換與低後勤成本。
技術規格
主軸數量
2軸 (軸距 300mm)
最高轉速
500rpm (正/逆轉)
適用線徑
Ø0.20 ~ Ø1.00mm
控制方式
PLC 5軸數值控制
| 軸向行程 | X: 195 / Y: 235 / Z: 175 mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° |
|---|---|---|---|
| 定子外徑 | 最大 130mm | 定子高度 | 10~70mm (含絕緣架) |
| 電源需求 | 3Φ 220Vac | 50~60Hz ±1% | 氣壓需求 | 0.4~0.6Mpa |
| 消耗功率 | 9.0kW | 儲存方式 | 記憶卡 |
| 機臺重量 | 600kg ±10 | 機臺尺寸 | 1,508(L) x 926(W) x 1,550(H) mm |
可選配備
CE 認證
安全護罩
斷線檢知
切刀機構
張力切換
