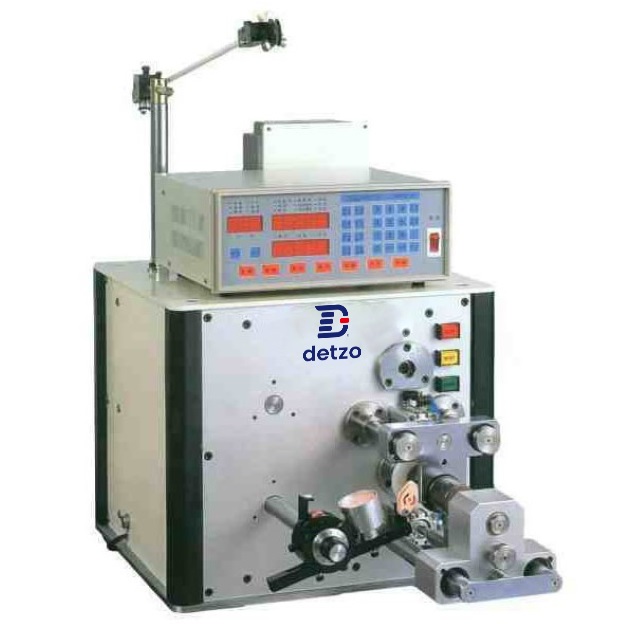

桌上型空心線圈繞線機
DSW-C01FW
適用產品
DETZO DSW-C01FW 是一款專為自黏線精密繞製設計的專業設備，特別適用於生產高品質的空心線圈與電感線圈。本機型具備卓越的快速切換樣式能力，能大幅縮短換線與模具調整時間，完美應對多樣化的產品開發與彈性生產需求。無論是消費電子組件或特殊用途的自黏線圈，DSW-C01FW 都能確保成型穩固且尺寸精確，是追求高效率轉換與各種相關自黏線圈加工的首選精密平台。
功能特性
高效能自動繞線解決方案： 搭載可編程 N.C. 控制系統，結合彈性生產設計與 999 組程式記憶，專為追求高效率與精簡空間的工業環境打造。簡約穩顧的結構不僅大幅降低維護成本，更確保了長時間運作的穩定性。
智能控制： 可編程控制系統，操作介面直觀，維修保養容易。
快速換裝： 搭載獨特繞線治具，可應對多樣化生產快速切換。
彈性生產： 支援半自動生產模式，提供極佳的製造靈活性。
海量儲存： 內建 999 程式步序空間，大幅縮短樣式切換時間。
精簡穩固： 機械構造簡單耐用，控制精準且後勤負擔低。
空間優化： 緊湊型體積設計，不佔廠區空間，佈局更靈活。
技術規格
主軸數量
單軸
最高轉速
3,200rpm (正/逆轉)
適用線徑
Ø0.03 ~ Ø0.50mm
控制系統
N.C. 控制器
適用線材
自黏線 (酒精型)
| 主軸馬達 | 交流馬達 | 步序角度 | 0.9° |
|---|---|---|---|
| 排線馬達 | 步進馬達 | 排線幅寬 | 1 ~ 80mm |
| 排線間距 | 0.01 ~ 9.99mm | 排線最小單位 | 0.01mm |
| 最大卷徑 | 26mm | 電源規格 | 1Φ 110/220Vac | 50~60Hz ±1% |
| 消耗功率 | 200W | 機台重量 | 70kg ±10 |
| 機台尺寸 | 750(L) x 380(W) x 570(H) mm | ||
可選配備
CE 認證
安全護罩
斷線檢知
中心頂機構
