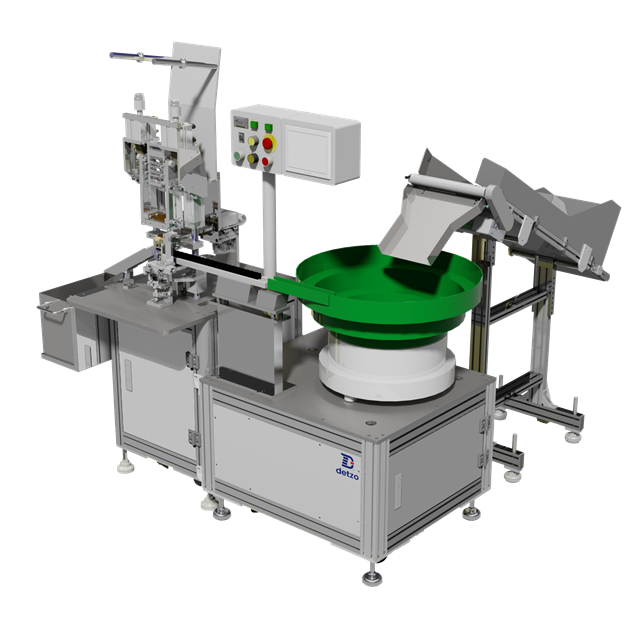

直立式自動插針機

適用產品

德宙佑電（DETZO）研發的高性能自動插 PIN 機，專為各式線圈骨架（Bobbin）提供高精度的金屬端子植入解決方案。本設備集成了精密伺服驅動系統與智慧型送料機構，能確保每一枚端子在植入過程中的深度與垂直度皆達到嚴苛的工業規範，是提升線圈生產自動化產能並降低加工不良率的核心設備。
憑藉著友善的人機介面與彈性的參數設定，本機能輕易應對方針、圓針或扁針等多樣化端子規格，大幅降低人力成本並顯著提升生產線的穩定性。無論是針對電子變壓器、車用電子元件或各類感應線圈，DETZO 插 PIN 機都能協助您實現製程卓越與自動化升級的目標。

特殊規格

功能特性

STATION 01

儲料輸送帶 - 穩定有序供料

STATION 02

震動盤入料 - 自動定向與精密排序

STATION 03

高效自動插針 - 3 PIN 同時一次性植入

STATION 04

成品集料盒 - 自動化集中收集儲存

人機介面控制，設定快速且操作直覺

具備層級管理及密碼保護，防止程式誤改

機械構造簡潔，控制容易且保養方便

技術規格

生產節拍	1.5 ~ 2.0 秒 / 顆
控制方式	PLC
電源需求	1Φ 220Vac \| 50~60Hz ±1%
氣壓需求	0.4 ~ 0.6 Mpa
消耗功率	1.0 kW
機臺重量	600 kg ±10
機臺尺寸	1820(L) x 1520(W) x 1570(H) mm

可選配備

CE 認證

安全護罩
