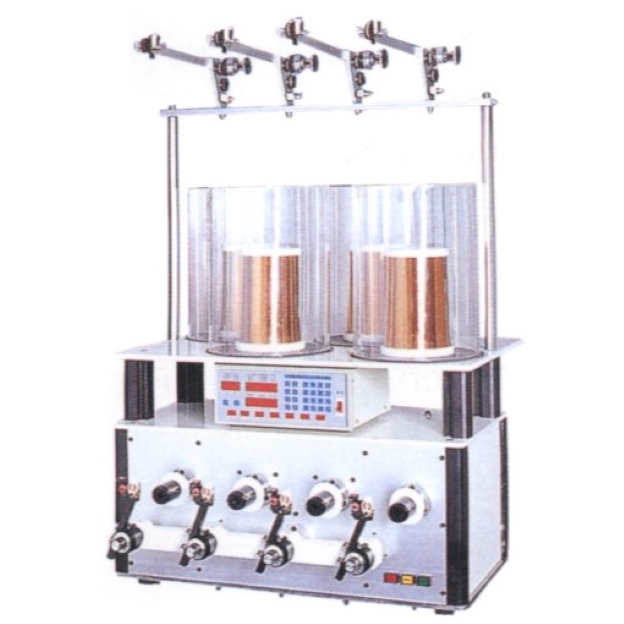

桌上型四軸繞線機系列
DETZO DSW-C04F 系列專為追求極致產能的生產線而設計，優化後的動力系統使其成為外徑 70mm 以下線圈的最佳繞製方案。本系列在高速運轉下仍能保持優異的排線穩定性，廣泛應用於變壓器、逆變器、點火線圈與開關線圈的大規模製造。針對精密電子組件，如繼電器、閥線圈、適配器、初級線圈與後視鏡線圈，DSW-C04F 能提供極高的重複精度，有效提升良率並縮短生產週期，是各種相關中小型線圈高效產出的核心設備。
高效產能：四軸同步繞製，適用外徑 70mm 以下線圈
電感應用：高頻扼流圈 (Choke Coil)
逆變器：自動化精密變壓器加工
變壓器：三層絕緣線 (T.I.W) 繞製
電磁閥：精密控制線圈組件
繼電器：小型精密繼電器線圈
繼電器：通訊與工控繼電器
電磁閥：大功率執行器線圈
專業應用：DSW-C04F 高效能繞製樣品
DSW-C04F CNC 線圈繞線機是一款由數值控制（N.C.）控制器操作的可程式化繞線機，其設計宗旨為易於使用。它提供精確的繞線過程程式編寫與監控，確保一致且高品質的成果。這台 CNC 線圈繞線機配備了四個由高效交流馬達驅動的主軸，並透過步進馬達控制繞線過程，提供高效的控制與準確性，使其能夠同時處理多項繞線任務，展現出卓越的多功能性。
這款 CNC 繞線機適用線徑範圍廣泛，從極細的 Ø0.03mm 到 Ø0.50mm；在繞線長度上提供極大彈性，範圍從 1mm 到 110mm，並允許精細至 0.01mm 的繞線間距調整。其 0.01mm 的最小繞線單位，確保即使是最精細且複雜的繞線需求也能精準達成。此 CNC 繞線機的最大繞線對角線為 70mm，為複雜的繞線圖樣提供了充裕的空間。
這台可程式化 CNC 線圈繞線機旨在以卓越的精確度與效率處理複雜的繞線任務，滿足從小型精密零件到較大型專案的廣泛需求。儘管功能強大，該 CNC 繞線機仍保持精巧的體積，尺寸為 720mm (長) x 700mm (寬) x 680mm (高)。重量僅 50 公斤，易於搬運並可整合至各種生產環境中。
| 主軸馬達 | 交流馬達 | 步序角度 | 0.9° |
|---|---|---|---|
| 排線馬達 | 步進馬達 | 排線幅寬 | 1 ~ 100mm |
| 排線間距 | 0.01 ~ 9.99mm | 排線最小單位 | 0.01mm |
| 最大卷徑 | 70mm | 電源規格 | 1Φ 110/220Vac | 50~60Hz ±1% |
| 消耗功率 | 1.7kW | 機台重量 | 130kg ±10 |
| 機台尺寸 | 760(L) x 770(W) x 1,100(H) mm | ||
