桌上型CNC單軸繞線機

適用產品

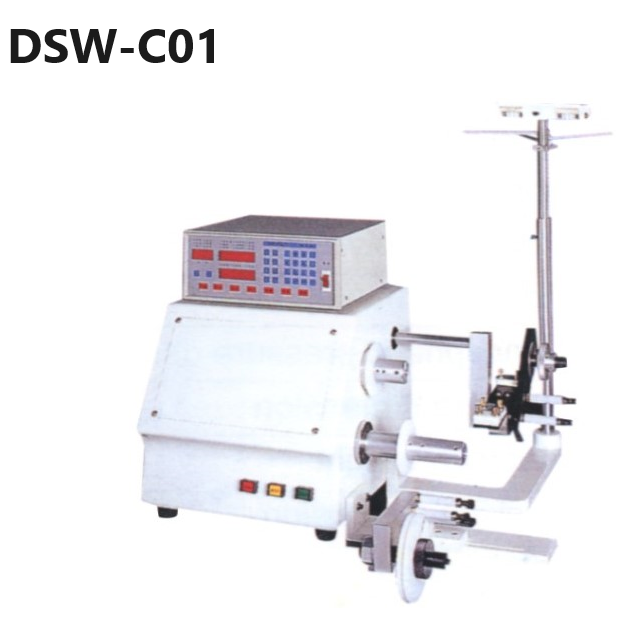

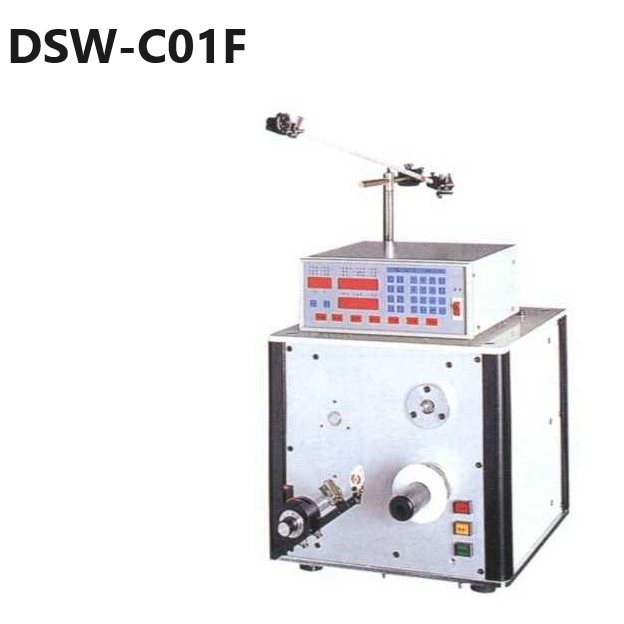

DETZO DSW-C01 系列是一款性能強大的桌上型 (Benchtop) 繞線設備，以用途多變與節省空間的優勢著稱。本系列能根據生產需求彈性配置：DSW-C01F 專精於快速繞製細線，DSW-C01HD 則應對重負載粗線需求；此外，透過搭配專屬機構（DSW-C01FW / DSW-C01FH），可精確生產空心線圈與自黏線圈。不論是變壓器、繼電器、逆變器與點火線圈，或是精密的適配器、開關、初級與後視鏡線圈，DSW-C01 都能在有限的空間內，完美應對各式閥線圈與相關線圈的高效率生產。

大型繞線：適用於外徑 130mm 以下之各式線圈

變壓器：一般漆包銅線繞製

變壓器：三層絕緣線 (T.I.W) 加工

變壓器：自動包膠帶製程

電感應用：高頻扼流圈 (Choke)

步進馬達：精密定子繞線

步進馬達：工業級線圈組件

電磁閥：精密控制電磁線圈

電磁開關：工控開關線圈

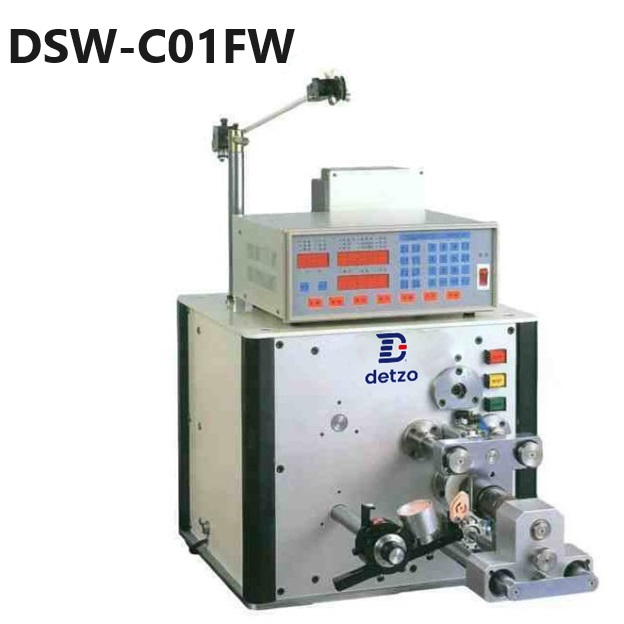

空心線圈：自黏線成型 (DSW-C01FW 生產)

自黏線圈：特殊異型成型應用

車用電子：精密電磁線圈 (加重型應用)

功能特性

寬幅排線自動繞線解決方案： 專為 Ø0.03-1.00mm 線徑開發，具備 100mm 寬幅排線行程。60kg 輕量化設計結合 N.C. 可編程系統，支援 999 組程式步序。是要求高彈性生產、中小型變壓器繞線的理想工業設備。

可編程控制： 數位化 N.C. 系統，介面直觀且維修門檻低。

寬幅排線行程： 支援 100mm 寬度，適用各類變壓器規格。

快速治具切換： 獨特構造設計，縮短停機換模時間。

高效程式儲存： 內建 999 組步序，支援樣式快速切換。

構造簡精穩固： 機械結構耐用，保養維修極為方便。

體積小不佔位： 60kg 輕量機身，廠區空間佈局更靈活。

技術規格

主軸數量

單軸

主軸轉速

3,200rpm (正/逆轉)

適用線徑

Ø0.03 ~ Ø1.00mm

控制系統

N.C. 控制器

主軸馬達	交流馬達	步序角度	0.9°
排線馬達	步進馬達	排線幅寬	1 ~ 100mm
排線間距	0.01 ~ 9.99mm	排線最小單位	0.01mm
最大卷徑	130mm	電源規格	1Φ 110/220Vac \| 50~60Hz ±1%
消耗功率	1.7kW	機台重量	60kg ±10
機台尺寸	700(L) x 380(W) x 560(H) mm

可選配備

CE 認證

安全護罩

斷線檢知

熱風機構

中心頂機構

型號	DSW-C01	DSW-C01F	DSW-C01HD	DSW-C03HD	DSW-C01FW	DSW-C01FH

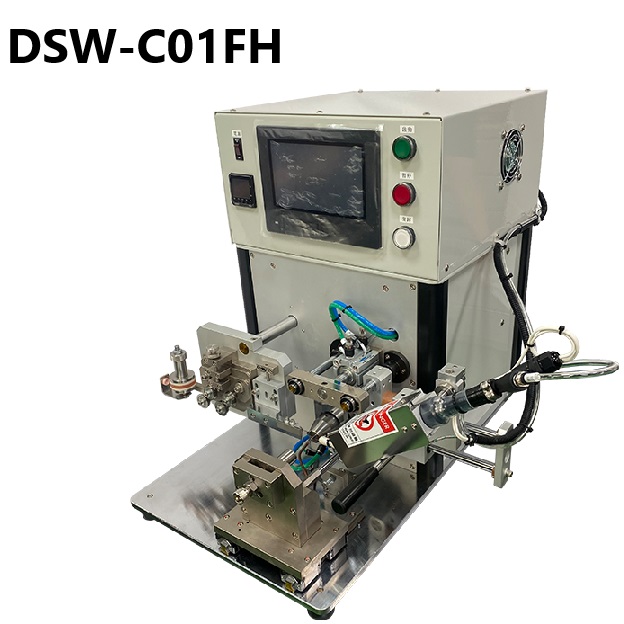

	桌上型CNC單軸繞線機 (細線用)	桌上型CNC單軸繞線機 (細線用)	桌上型CNC單軸繞線機 (粗線用)	桌上型CNC單軸繞線機 (粗線用)	桌上型CNC單軸空心線圈繞線機 (酒精自黏線用)	桌上型CNC單軸空心線圈繞線機 (熱風自黏線用)
