桌上型CNC二軸繞線機

適用產品

DETZO DSW-C02F 系列是一款兼具速度與精度的專業繞線平台，專為外徑 100mm 以下線圈的生產而設計。本系列在變壓器、逆變器與點火線圈的大批量生產中表現優異，並能精確穩定地加工繼電器、閥線圈、適配器與開關線圈。針對汽車電子領域，DSW-C02F 提供了極高的初級線圈與後視鏡線圈繞製精度。憑藉其優化的動力配置，本機型不僅滿足各種相關線圈的生產需求，更在維持高品質成型的同時，為中型尺寸線圈提供卓越的產出效率。

適用於-外徑小於100mm的線圈繞線

功能特性

高效能自動繞線解決方案： 搭載可編程 N.C. 控制系統，結合彈性生產設計與 999 組程式記憶，專為追求高效率與精簡空間的工業環境打造。簡約穩顧的結構不僅大幅降低維護成本，更確保了長時間運作的穩定性。

智能控制： 可編程控制系統，操作介面直觀，維修保養容易。

快速換裝： 搭載獨特繞線治具，可應對多樣化生產快速切換。

彈性生產： 支援半自動生產模式，提供極佳的製造靈活性。

海量儲存： 內建 999 程式步序空間，大幅縮短樣式切換時間。

精簡穩固： 機械構造簡單耐用，控制精準且後勤負擔低。

空間優化： 緊湊型體積設計，不佔廠區空間，佈局更靈活。

技術規格

主軸數

二軸

主軸轉速

3200 rpm (正/逆轉)

適用線徑

Ø0.03 ~ Ø0.60mm

控制系統

N.C. 控制器

主軸馬達	交流馬達	步序角度	0.9°
排線馬達	步進馬達	排線幅寬	1 ~ 100 mm
排線間距	0.01 ~ 9.99 mm	排線最小單位	0.01 mm
電源規格	1Φ 110/220Vac	額定頻率	50 ~ 60Hz ±1%
消耗功率	1.7 KW	最大卷徑	100 mm
機台尺寸	700(L) x 380(W) x 750(H)mm	機台重量	50kg ±10

周邊與客製選配

CE 認證

安全護罩

斷線檢知

熱風機構

中心頂機構

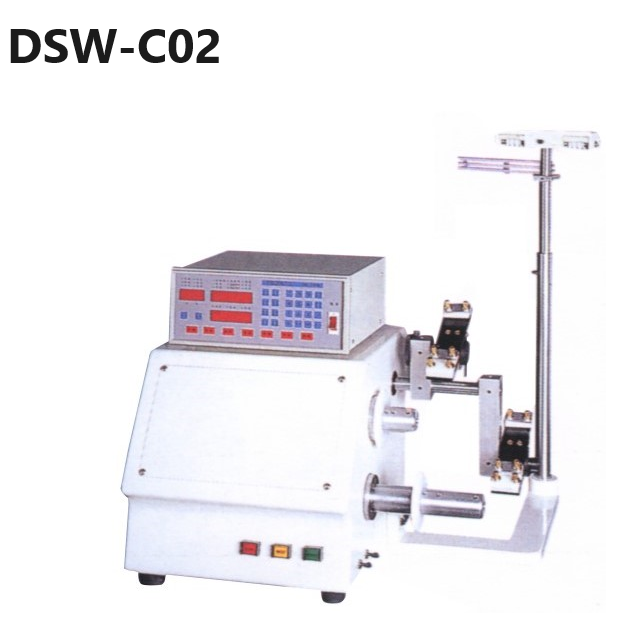

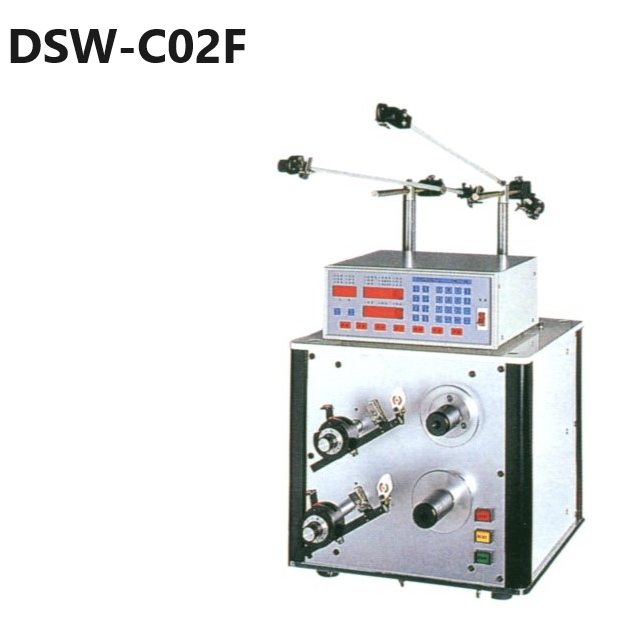

型號	DSW-C02	DSW-C02F
	桌上型CNC二軸繞線機 (細線用)	桌上型CNC二軸繞線機 (細線用)
