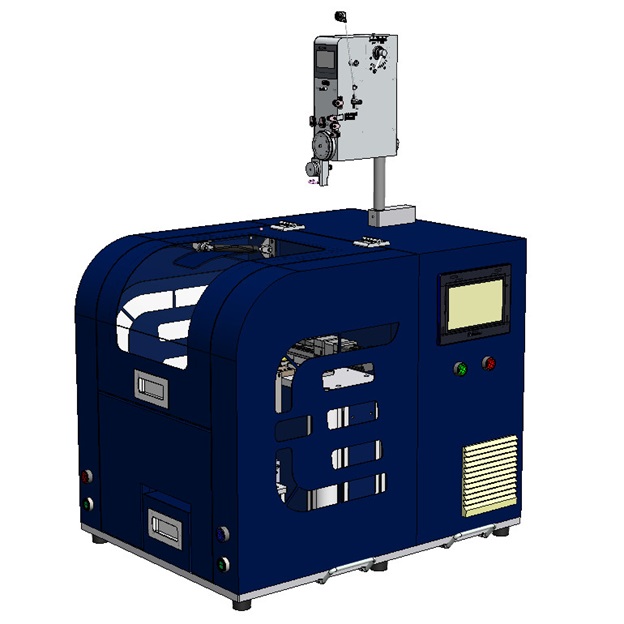

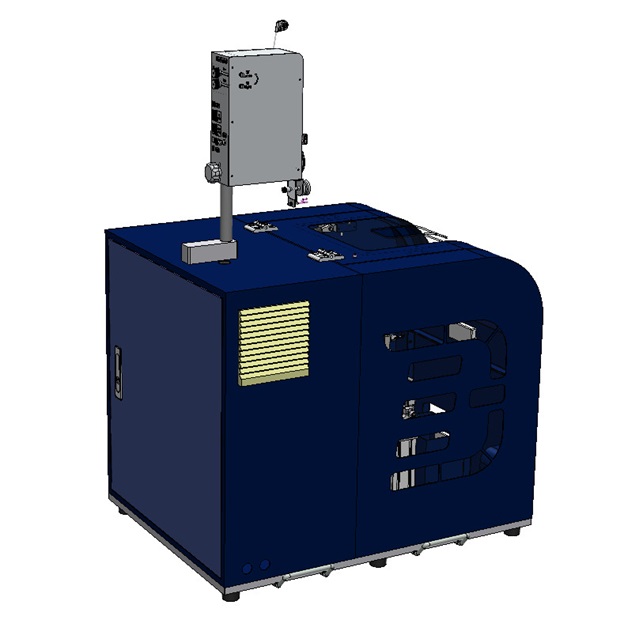

桌上型CNC單軸繞線機
DSW-01DW
適用產品
適用於繼電器線圈及各種相關微小型線圈
繼電器線圈
功能特性
DETZO 專業桌上型單軸 CNC 繞線機：精密與效率的完美結合
DETZO 專業桌上型單軸 CNC 繞線機，專為追求極致精度與生產效率的製造環境而設計。本設備允許操作員透過 CNC 指令 實現 雙段張力的即時自動切換，完美適應複雜的線圈繞製工藝。此外，配備了智慧 斷線檢知功能 與 安全連鎖護罩 (Interlocked Guard)，在確保高良率產出的同時，提供最高規格的操作安全保障。無論是研發實驗還是中小型量產，DETZO 都是您精密繞線解決方案的首選。
核心特色
高速生產效能 (12,000 RPM)
主軸轉速最高可達 12,000 RPM，針對極細線材與高產量需求提供卓越的作業效率。
可程式氣壓張力切換
透過 CNC 程式精確觸發氣缸，實現高低張力的瞬間切換，優化製程各階段的線材受力。
智慧斷線自動停機
配備高靈敏度感測器，一旦偵測到斷線立即啟動自動停機，有效避免材料浪費並減少停機損失。
安全連鎖護罩 (Interlocked Guard)
符合國際工業標準的防護設計，具備互鎖感應功能，開啟護罩即刻強制斷電，確保操作員絕對安全。
緊湊型 CNC 桌上設計
高強度且節省空間的結構設計，完美適應研發實驗室及中小型生產批次，同時提供工業級的定位精度。
技術規格
主軸數
單軸
最高轉速
12,000 rpm
適用線徑
Ø0.03 ~ Ø0.10mm
控制系統
CNC 四軸控制
| 伺服行程 | X: 50mm / Y: 50mm / Z: 50mm | 定位精度 | 位移: 0.01mm / 角度: ±0.5° |
|---|---|---|---|
| 繞線範圍 | 最大卷徑: Ø10mm / 線圈幅寬: 20mm | 基礎設施 | 單相 220Vac | 50~60Hz | 0.4~0.6Mpa |
| 額定電流 | 6.8A | 消耗功率 | 1.5KW |
| 機台尺寸 | 770(長) x 630(寬) x 640(高) mm | 機台重量 | 150kg ±10 |
周邊與客製選配
CE安全認證
安全護罩
斷線檢知
熱風機構
絞線機構
切刀機構
張力衰減
