DSW-120系列 自動繞線機

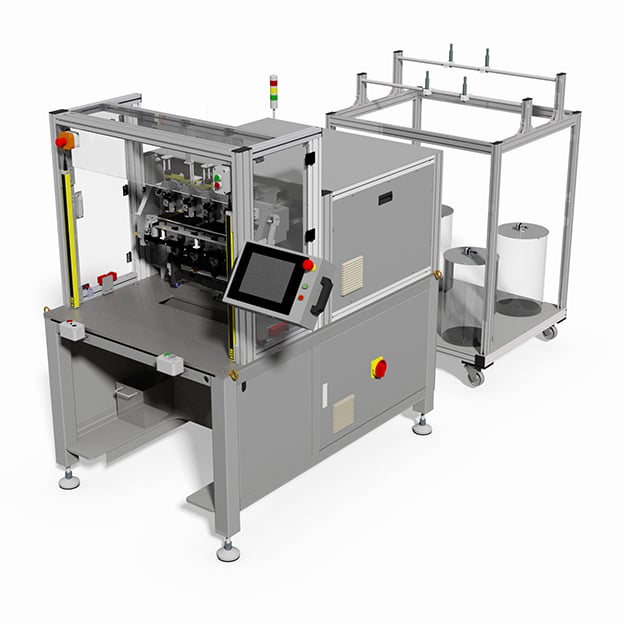

DSW-12004PNC
適用產品
這款 DSW-12004PNC 全自動四軸繞線機 專為追求高效率與高穩定性的工業級線圈生產而設計。其強化的主軸結構與精密四軸聯動系統，特別適合處理對繞線張力與排線精度有嚴苛要求的產品。從電力電子領域的高頻變壓器、逆變器與適配器線圈，到汽車工業關鍵零件如點火線圈、後視鏡驅動線圈及汽車喇叭線圈，DSW-12004PNC 都能提供卓越的加工表現。此外，對於精密控制元件如各類電磁閥、繼電器與精密電感，本機型亦能確保一致的繞製品質，是實現多樣化、中大規模自動化生產的理想選擇。
高效繞線：適用於外徑 100mm 以下之中大型線圈
步進馬達：中大型定子繞組加工
步進馬達：工業級精密線圈
車用電子：大功率感應線圈 (DSW-12004V 生產樣品)
功能特性
精密驅動控制
結合 Keyence 系統與交流伺服馬達，實現極致精確定位。
智慧人機交互
10吋人機介面搭配對話模式編輯程序，操作直觀且便捷。
多角度繞線工藝
具自動纏腳及清線功能，支援 0°、90°、120° 多角度設定。
快速換裝治具
獨特繞線治具可快速換裝，顯著縮短停機換模時間。
高效自動生產
具自動上下料功能，提升產能並確保不留餘線。
樣式管理儲存
支援 120 組程式儲存與層級密碼保護，防止程式誤改。
結構簡約穩固
機台構造設計簡單，控制容易且日常保養極為方便。
技術規格
主軸數量
4 軸 (間距 120mm)
最高轉速
9,000rpm (正/逆轉)
適用線徑
Ø0.02 ~ Ø1.00mm
控制系統
PLC 4軸伺服控制
| 軸向行程 | X:190 / Y:150 / Z:80 mm | 定位精度 | 位移:0.01mm / 軸停:±0.5° | ||
|---|---|---|---|---|---|
| 繞線範圍 | 最大卷徑:100mm / 最大幅寬:90mm | 纏腳角度 | 0°, 90°, 120° | ||
| 電源需求 | 3Φ 220Vac | 50~60Hz ±1% | 氣壓需求 | 0.4~0.6Mpa | ||
| 消耗功率 | 4.5kW | 儲存方式 | 記憶卡儲存 | ||
| 機台重量 | 1,000kg ±10 | 機台尺寸 | 1,600(L) x 1,100(W) x 1,800(H) mm | ||
| 絞線規格 (選配) | 線徑:Ø0.03-0.15mm / 長度:300mm | 絞線性能 | 股數: 1~9T / 速度: 50mm/s 圈數: 1~1,000T / 轉速: 6,000rpm |
||
| 膠帶規格 (選配) | 外徑:Ø50~130mm / 寬度:2~20mm | 脫漆規格 (選配) | 線徑範圍: Ø0.20~Ø1.20mm | ||
可選配備
CE 認證
安全護罩
雙線並繞
斷線檢知
熱風機構
脫漆機構
絞線機構
膠帶機構
勾(壓)線機構
剪刀(夾鉗)機構
中心頂機構
張力衰減機構
伺服餘線夾機構
伺服上下料機構
