如何焊接功率電感？
2024.02.29

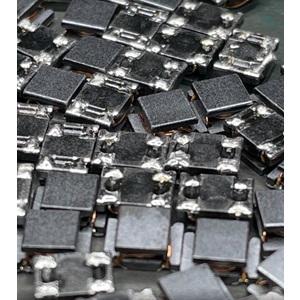

甚麼是功率電感器?
功率電感器是一種用於儲存能量的電磁元件，通常由漆包銅線繞製在磁芯上而成。在電子電路中，功率電感器可以用於濾波、穩壓、限流等。
功率電感器怎麼焊錫?
功率電感器的焊錫是將焊錫熔化並塗覆在功率電感器的端子上，以形成牢固的電氣連接。
焊錫功率電感器時，需要注意以下幾點：
選擇合適的焊錫。焊錫的熔點應低於功率電感器的耐熱溫度。常用的焊錫有錫鉛焊錫和無鉛焊錫。錫鉛焊錫的熔點較低，焊錫性較好，但含有鉛，對環境和人體有害。無鉛焊錫的熔點較高，焊錫性較差，但對環境和人體較無害。
準備好焊錫工具。焊錫工具包括烙鐵、焊錫絲、焊錫膏、助焊劑等。烙鐵的功率應合適，一般為25W-60W。焊錫絲的直徑應與烙鐵頭的大小相匹配。焊錫膏可以提高焊錫的流動性，助焊劑可以去除焊錫表面的氧化物，提高焊錫性。
清潔功率電感器的端子。功率電感器的端子表面可能會氧化，影響焊錫性。可以使用砂紙或酒精擦拭端子表面，去除氧化物。
進行焊錫。將烙鐵加熱至合適的溫度，蘸取焊錫絲，在功率電感器的端子上塗覆焊錫。焊錫應均勻覆蓋端子表面，形成光滑的焊點。
冷卻焊點。焊錫熔化後，需要等待其冷卻固化。可以使用冷風或自然冷卻。
具體的焊錫步驟如下：
- 將烙鐵加熱至合適的溫度。
- 蘸取焊錫絲，在焊錫膏上塗覆一層焊錫。
- 將烙鐵頭放在功率電感器的端子上，加熱端子。
- 當端子溫度升高後，將焊錫絲靠近端子，焊錫會熔化並流到端子上。
- 移除烙鐵，等待焊點冷卻固化。
焊錫功率電感器時，需要注意以下事項：
- 烙鐵的溫度不宜過高，否則可能會損壞功率電感器。
- 焊錫量不宜過多，否則可能會造成焊點虛焊或短路。
- 焊錫後應檢查焊點是否牢固，如有必要，可以進行返修。
以下是一些常見的焊錫功率電感器的問題：
- 焊點虛焊：焊點不牢固，容易脫落。原因可能是烙鐵溫度過低、焊錫量不足或端子未清潔乾淨。
- 焊點短路：兩個或多個焊點相連，造成短路。原因可能是焊錫量過多或焊錫不均勻。
- 焊點冷焊：焊點表面不光滑，呈顆粒狀。原因可能是烙鐵溫度過低或焊錫氧化。
德宙針對以上特性，研發出FCW-3007S 全自動電感焊錫機，高精度的位移與快速的產出速度可以提高產量與節省人力，歡迎與我們聯絡。
